Texas Instruments DAC38RFxx 14位9GSPS DAC

Texas Instruments DAC38RFxx 14位9GSPS数模转换器 (DAC) 能够合成从0至4.5GHz的宽带信号。高动态范围允许DAC38RFxx为各种应用生成信号，其中包括无线基站用3G/4G信号。该器件采用一个低功耗JESD204B接口，最多8个通道。它们还分别提供每通道12.5 Gbps的最大比特率和1.25 GSPS的输入数据速率组合。DAC38RFxx提供每通道两个数字升压转换器，具有多种内插速率选项。具有独立频率灵活NCO的数字正交调制器可用于支持多频段操作。可选的低抖动PLL/VCO通过允许使用较低频率参考时钟来简化DAC采样时钟生成。

特性

  • 14位分辨率
  • 最大DAC采样速率：9GSPS
  • 主要规格：
    • 射频满量程输出功率（2.1GHz时）：
      • DAC38RF80/90/84：0dBm
      • DAC38RF83/93/85：3dBm（2:1平衡-不平衡转换器）
    • 频谱性能（片上PLL、DIFF）：
      • fDAC=5898.24MSPS，fOUT=2.14GHz
        • WCDMA ACLR：75dBc
        • WCDMA alt-ACLR：77dBc
      • fDAC=8847.36MSPS，fOUT=3.7GHz
        • 20 MHz LTE ACLR：63dBc
      • fDAC=9GSPS，fOUT=1.8GHz
        • IMD3=70dBc（-6dBFS，10MHz音调间距）
        • NSD=–157dBc/Hz
  • 双频带数字上变频器/DAC
    • 6、8、10、12、16、18、20或24x插值
    • 4个独立NCO，48位分辨率
  • JESD204B接口，子类1
    • 支持多芯片同步
    • 最高通道速率：12.5Gbps
  • 单端输出，集成平衡-不平衡变换器 (DAC38RF80/90/84)，700MHz至3800MHz
  • 内部PLL和VCO，带旁路
    • FC(VCO)=5.9或8.9GHz
  • 功率耗散：1.4至2.2W/ch
  • 电源：–1.8V、1V、1.8V
  • 封装：10x10mm BGA，0.8mm节距，144焊球

应用

  • 无线通信
  • 通信测试设备
  • 任意波形发生器
  • 军用软件定义无线电
  • 雷达和卫星通信 (SATCOM)

框图

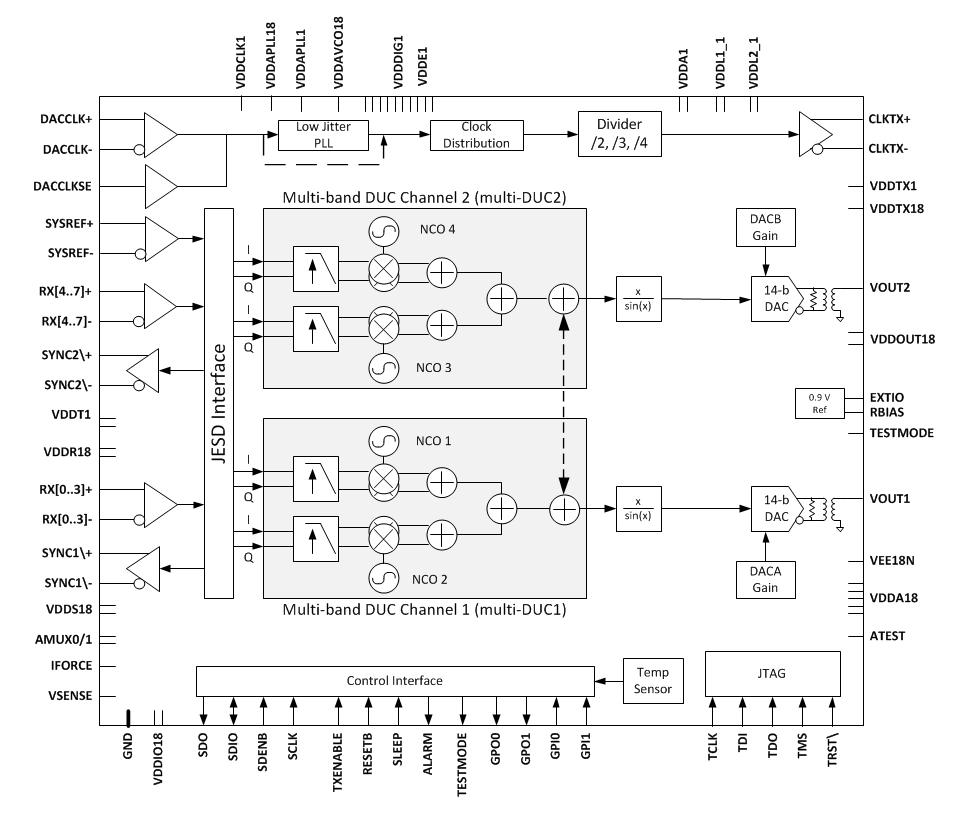

框图 - Texas Instruments DAC38RFxx 14位9GSPS DAC
发布日期: 2017-04-17 | 更新日期: 2022-04-25
