Texas Instruments DAC43902-Q1汽车类智能DAC
Texas Instruments DAC43902-Q1汽车类智能DAC提供四路PWM输出，还可用作触发输入或输出。DAC43902-Q1提供一个预配置的状态机，该状态机通过逻辑方式以可配置时序生成对数调光。基于PWM的对数调光适用于汽车内部和外部照明中的对数淡入和淡出应用。DAC43902-Q1还支持适用于汽车转向指示灯的顺序动画。这些器件提供NVM来存储配置。这些智能DAC使用GPIO和NVM运行，无需处理器（无处理器运行模式）。
TI DAC43902-Q1汽车智能DAC可自动检测I2C或SPI，并具有内部基准。该功能集与微型封装和低功耗相结合，凭借这组特性以及微型封装和低功耗特点，DAC43902-Q1非常适合汽车照明动画应用。
特性
- 符合汽车应用类AEC-Q100标准：
- 温度等级1级：-40°C至+125°C，TA
- 数字引脚上的脉宽调制（PWM）输出（218Hz至48.8kHz）
- 对数调光
- 具有GPIO控制的LED淡入淡出
- 配置为GPIO的可编程比较器和DAC
- 自动检测I2C或SPI
- 1.62V VIH，VDD = 5.5V
- 顺序转向指示灯动画
- VREF/MODE引脚可在编程模式和独立模式之间进行选择
- 用户可编程的非易失性存储器 (NVM)
- 内部、外部或电源作为基准
- 宽工作范围
- 电源范围：1.8 V至5.5 V
- 温度范围：-40˚C至+125˚C
- 微型封装：16引脚WQFN（3mm × 3mm）
应用
- 尾灯
- 小灯
- 车内灯

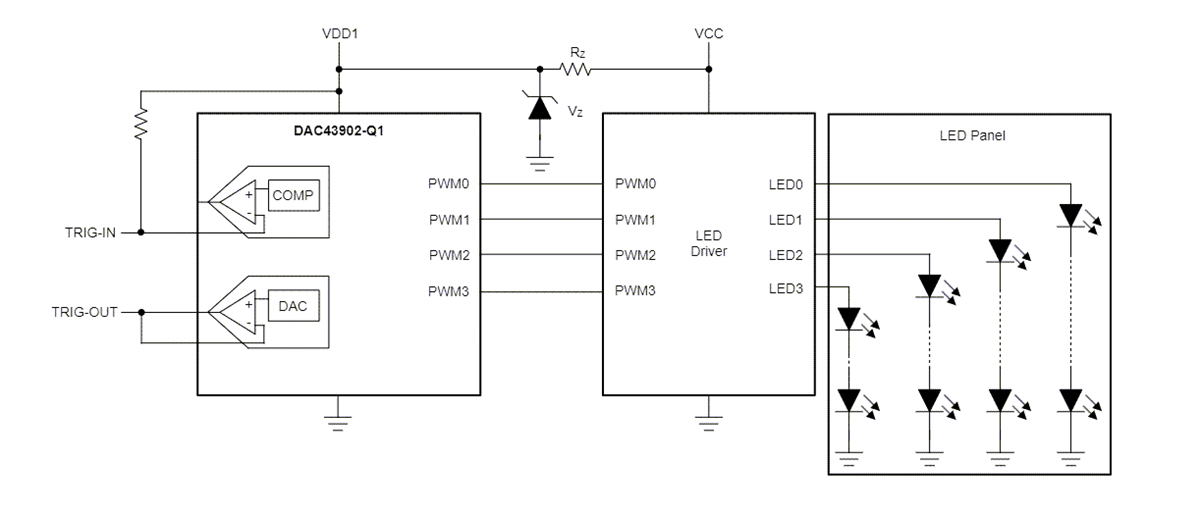

使用DAC43902-Q1顺序转向指示灯动画

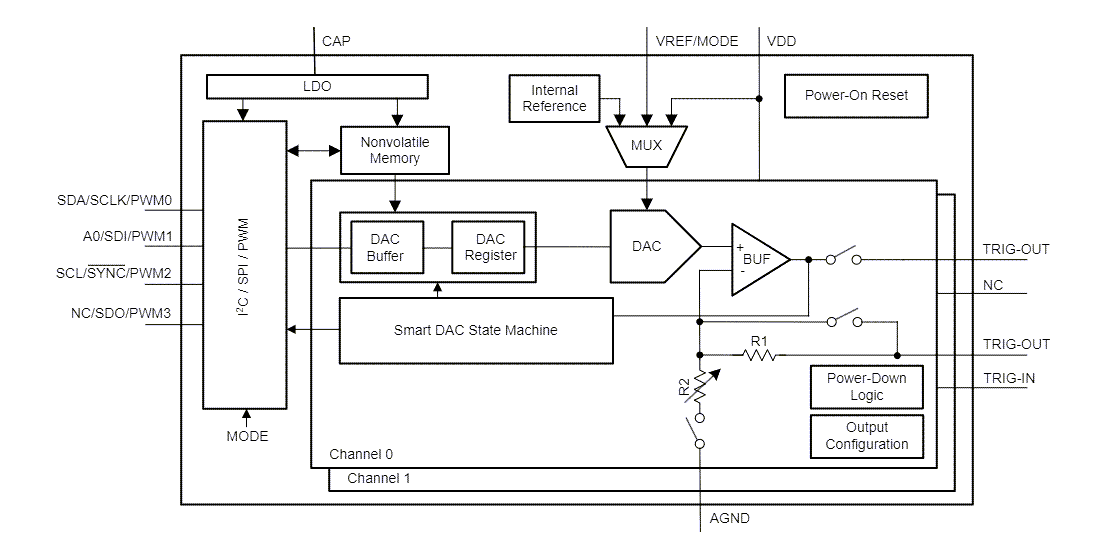

功能框图
