Texas Instruments DAC81401EVM 驱动评估模块
Texas Instruments DAC81401EVM评估模块提供一个易于使用的平台，用于演示DAC81401的功能和性能。DAC81401是一款单通道、缓冲、电压输出DAC，具有集成2.5V内部基准和可配置的双极 ±20V或单极 0V至40V输出范围。DAC81401设计具有指定的单调性，并提供低于 1 LSB（最大值）的出色线性度。
TI DAC81401EVM还具有高压增益级，可提供高达 ±20V或0V至80V的输出电压。
特性
- 16位时1 LSB INL/DNL的线性度
- 内部基准
- SPI
- TUE: ±0.05% FSR
- 输出范围：5V、10V、20V、 40V、±5 V、±10V、±20V和20%超出范围
套件内容
- DAC81401EVM
- USB-A转Micro-USB电缆
功能框图

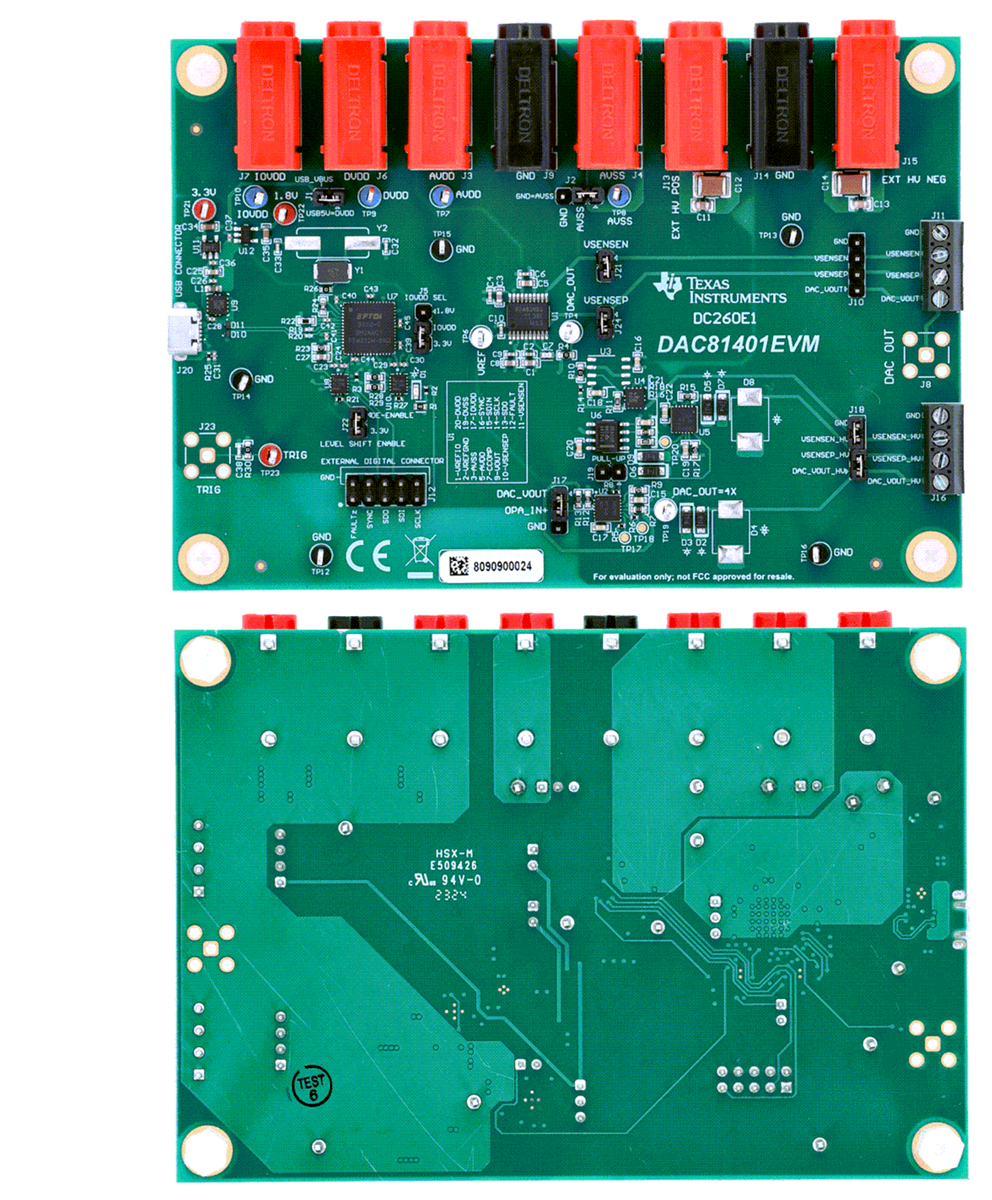

布局
相关产品
Texas Instruments DACx1401高电压输出DAC
单通道缓冲式高电压输出DAC，具有集成的2.5V内部基准。
发布日期: 2024-01-30
| 更新日期: 2024-03-13
