Texas Instruments DAC82001 16位低功耗单通道数模转换器
Texas Instruments DAC82001 16位低功耗单通道数模转换器 (DAC) 是高精度的，具有无缓冲电压输出。DAC82001工作采用3.3V和5V电源，具有1LSB DNL和2LSB INL的线性度。微型封装和高精度使得此器件成为电压设定点生成、增益和失调校准以及电源控制的出色选择。DAC82001集成了上电复位 (POR) 电路。POR电路确保DAC输出根据RSTSEL引脚状态上电处在中量程或零量程。该器件保持在那个量程，直到有效代码被写入。在RESET引脚被拉低后，所有内部寄存器均被异步复位。
Texas Instruments DAC82001采用多功能三线串行外设接口 (SPI)，其工作时钟频率高达50MHz。
特性
- 16位性能1LSB DNL和2LSB INL
- 0.5nVs低毛刺脉冲能量
- 1µs快速稳定
- 宽电源电压范围：2.7 V至5.5 V
- 宽基准电压范围：2.0V至VDD
- 250µA的低功率（5.0V时）
- 3线串行外设接口 (SPI)，工作时钟频率高达50MHz
- 复位至零电平或中间电平
- 1.62V VIH，VDD = 5.5V时
- 温度范围：-40 °C至+85 °C

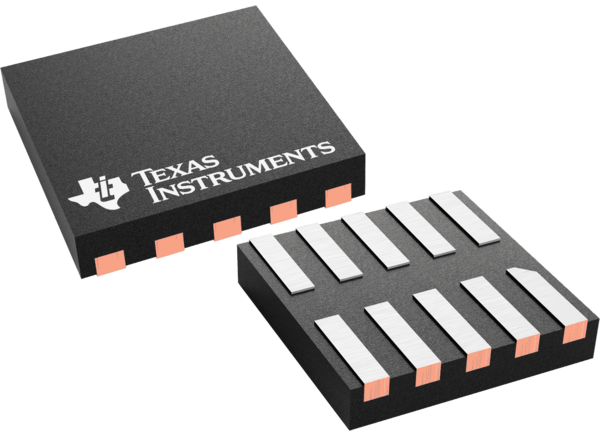

- 小型10引脚WSON封装
应用
- 示波器 (DSO)
- 电池测试
- 半导体测试
- 超声波扫描仪
- 直流电源、交流电源、电子负载

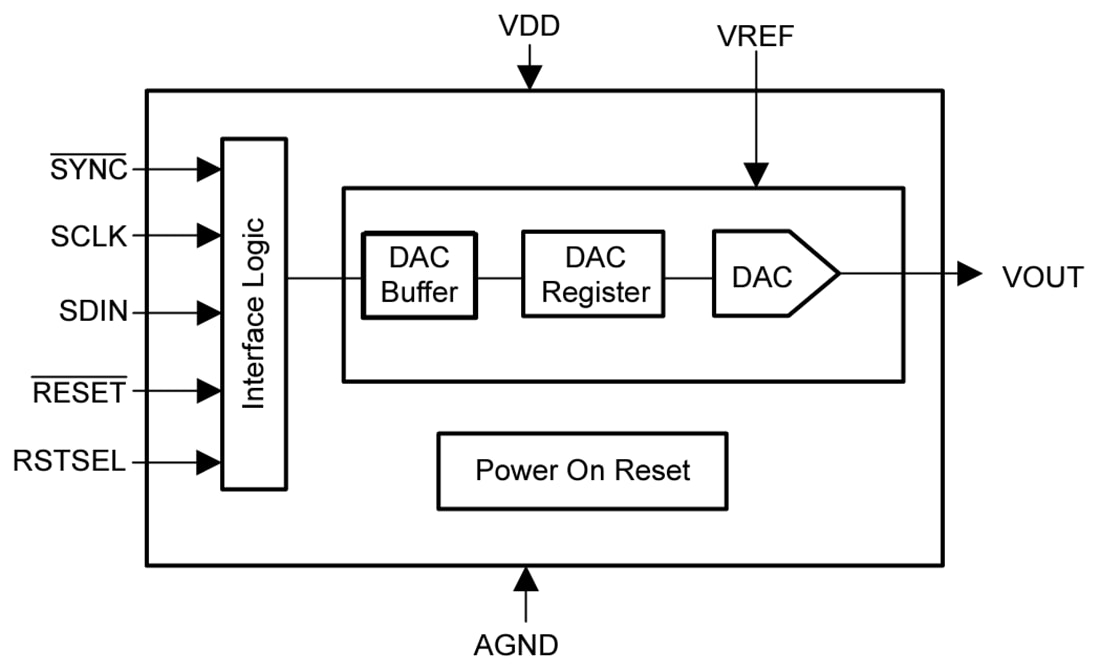

功能框图
相关开发工具
Texas Instruments DAC82002EVM评估模块
用于评估DAC82002 16位、高精度、低功耗、双通道DAC的平台。
