DACx0501采用上电复位电路,可确保DAC输出以零电平或中间电平上电,并在向器件写入有效代码之前一直保持该电平。这些器件消耗1mA的低电流,并具有掉电特性,能够在5V时将耗电流降至15µA(典型值)。DACx0501的数字接口可通过SPI2C引脚配置为SPI或I2C模式。在SPI模式下,DACx0501采用多功能3线串行接口,时钟速率高达50MHz。在I2C模式下,DACx0501 DAC支持标准 (100kbps)、快速 (400kbps) 和快速+ (1.0Mbps) 工作模式。
DACx0501 DAC采用小型2mm × 2mm 8引脚WSON封装,以及易于组装的10引脚VSSOP封装。这些器件的工业温度范围为–40°C至+125°C。
特性
- 16位性能:1LSB INL和DNL(最大值)
- 低毛刺脉冲能量:4nVs
- 宽电源电压范围:2.7V至5.5V
- 缓冲输出范围:5V、2.5V或1.25V
- 极低功耗:1mA (5.5V)
- VDD = 5.5V时的VIH为1.62V
- 集成5ppm/˚C(最大值)2.5V精密基准
- 引脚可选的串行接口:
- 50MHz 3线SPI兼容型接口
- 2线接口(与I2C兼容)
- 上电复位:零电平或中间电平
- 温度范围:–40°C至+125°C
- 封装:小型8引脚WSON和10引脚VSSOP
应用
- 示波器 (DSO)
- 半导体测试
- 数据采集 (DAQ)
- LCD测试
- 模拟输出模块
- 小型蜂窝基站
- 过程分析(pH值、气体、浓度、力和湿度)
- 直流电源、交流电源、电子负载

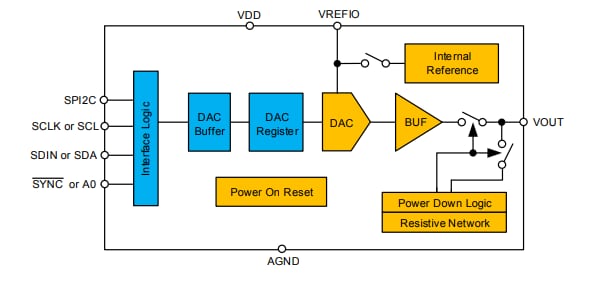

框图
发布日期: 2019-09-05
| 更新日期: 2024-05-16
