Texas Instruments DACx0508八通道16/14/12位电压输出DAC
Texas Instruments DACx0508电压输出数模转换器 (DAC) 提供2.5V、5ppm/℃内部基准， 无需外部精确基准。DACx0508是一款8通道器件，具有真正的16、14或12位分辨率。用户可选增益配置提供1.25V（增益= 1/2）、2.5V（增益= 1）或5V（增益= 2）的满量程输出电压。此外，DACx0508具有±1LSB INL的高线性度，单调性，采用2.7V至5.5V单电源供电。
4线接口提供与DACx0508之间的通信，并以高达50MHz的时钟速率工作。通过VIO引脚实现串行接口，工作电压范围为1.7V至5.5V。多功能接口使该器件能够与各种行业标准微处理器和微控制器共同运行。该器件集成了一个上电复位电路，可上电并保持数模转换器输出。该输出保持在零电平或中等电平，直到将有效代码写入该器件。
DACx0508非常适合用于电池供电的设备，消耗的电流低，仅为0.6mA/通道（5.5V时）。按通道关断选项可将DACx0508的电流消耗降至15μA。该数模转换器具有宽工作温度范围（-40°C至125°C），采用小型封装。
特性
- 性能
- INL： ±1LSB（16位分辨率时最大值）
- TUE：±0.14% FSR（最大值）
- 集成2.5V精密的内部基准
- 初始精度：±5mV（最大值）
- 低漂移：5ppm/°C（典型值）
- 高驱动能力：20mA、0.5V（供电轨）
- 灵活的输出配置
- 用户可选增益：2、1或½
- 复位至零电平或中电平
- 宽工作范围
- 电源：2.7V至5.5V
- 温度范围：-40°C至125°C
- 50MHz SPI兼容串行接口
- 4线模式，1.7V至5.5V工作电压
- 菊花链式运行
- CRC误差校验
- 低功耗： 0.6mA/通道 (5.5V)
- 小封装：
- 3mm × 3mm、16引脚WQFN
- 2.4mm x 2.4mm、16引脚DSBGA
应用
- 光纤网络
- 无线基础设施
- 工业自动化
- 数据采集系统

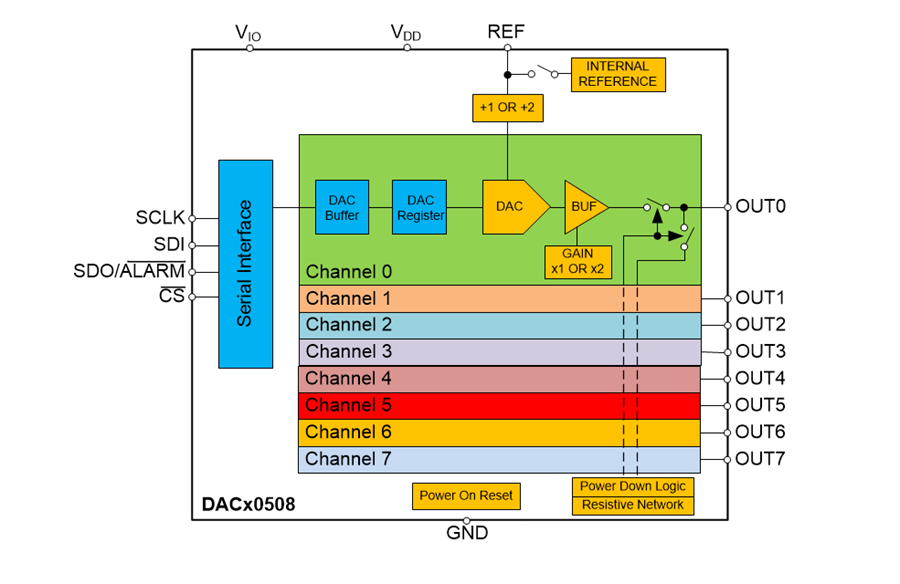

DACx0508框图
View Results ( 32 ) Page
| 物料编号 | 数据表 | 分辨率 | DNL - 微分非线性 | 转换器数量 | 工作电源电流 |
|---|---|---|---|---|---|
| DAC60508MRTER |  |
12 bit | +/- 0.5 LSB | ||
| DAC60508ZCRTET | |
12 bit | +/- 0.5 LSB | 8 Converter | 5 mA |
| DAC80508ZCYZFT | |
16 bit | +/- 0.5 LSB | 8 Converter | 5 mA |
| DAC60508MCRTET | |
12 bit | +/- 0.5 LSB | 8 Converter | 5 mA |
| DAC80508MYZFT | |
16 bit | +/- 0.5 LSB | 8 Converter | 5 mA |
| DAC60508ZRTER | |
||||
| DAC80508ZRTER | |
16 bit | 1 LSB | 8 Converter | 5 mA |
| DAC60508MRTET | |
12 bit | +/- 0.5 LSB | 8 Converter | 5 mA |
| DAC80508MRTET | |
16 bit | +/- 0.5 LSB | 8 Converter | 5 mA |
| DAC80508ZCRTET | |
16 bit | +/- 0.5 LSB | 8 Converter | 5 mA |
发布日期: 2018-03-01
| 更新日期: 2024-04-10
