Texas Instruments DACx3701/DACx3701-Q1 数模转换器

Texas Instruments DACx3701/DACx3701-Q1智能数模转换器 (DAC) 为10位 (DAC53701/DAC53701-Q1)，8位 (DAC43701/DAC43701-Q1) 为缓冲电压输出智能DAC。这些器件功耗极低，采用微型8引脚WSON封装。DACx3701/DACx3701-Q1的这些功能集合，结合微型封装和低功耗特性，使其非常适合用于成为电器门淡入淡出、带PWM输入的无处理器LED调光、通用偏置点生成、电压裕度调节与缩放、PWM信号生成和医疗警报音生成等应用场景。

这些器件具有非易失性存储器 (NVM)、内部基准、PMBus兼容的I2C接口和通用输入。Texas Instruments DACx3701/DACx3701-Q1使用内部基准或电源作为基准运行，提供1.8V到5.5V的满量程输出。由于设备具有先进的集成功能，DACx3701/DACx3701-Q1是智能的DAC设备。凭借力-感应输出、基于GPI的功能触发、医疗警报、PWM输出和 NVM功能，智能DAC无需使用软件即可实现系统性能和控制。

特性

  • 1 LSB INL和DNL（10位和8位）
  • 宽工作范围
    • 电源电压范围：1.8V至5.5V
    • 温度范围：-40°C至+125°C
  • 基于通用输入 (GPI) 的功能触发
  • PmBus™兼容的I2C接口
    • 标准、快速和快速模式+
    • 使用广播地址配置的四个设备地址选项
    • VDD = 5.5V时，VIH 为1.62V
  • 用户可编程非易失性存储器 (NVM/EEPROM)
    • 保存和调用所有寄存器设置
  • 可编程波形生成：方波、三角波和锯齿波
  • 使用三角波形和FB引脚实现脉宽调制 (PWM) 输出
  • 预编程的医疗警报音频生成模式：低优先级、中优先级、高优先级警报
  • 数字压摆率控制
  • 内部基准
  • 超低功耗：0.2mA（1.8V时）
  • 灵活启动 - 高阻抗或10K-GND
  • 8引脚WSON (2mm × 2mm) 微型封装

应用

  • 烤箱
  • 呼吸机
  • 输液泵
  • 麻醉输送系统
  • 手术设备
  • 机架式服务器
  • 出口和应急照明

数据手册

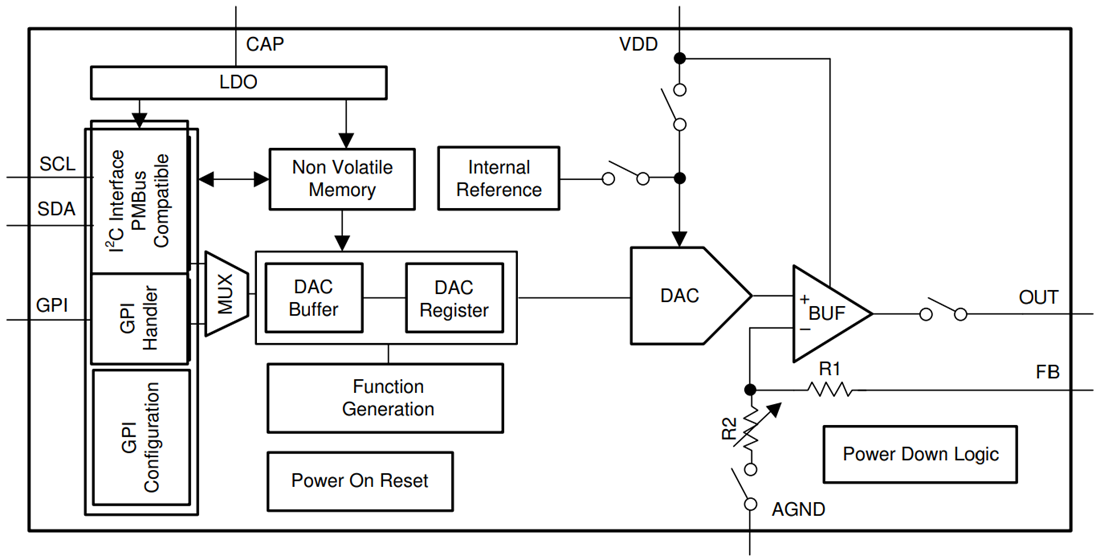

功能框图

框图 - Texas Instruments DACx3701/DACx3701-Q1 数模转换器

相关开发工具

Texas Instruments DAC53701EVM DAC评估模块 (EVM)

评估DAC43701和DAC53701的商业和汽车版本产品的性能。
