Texas Instruments DIYAMC-0-EVM 评估模块（EVM）
Texas Instruments DIYAMC-0-EVM评估模块（EVM）是一款分接模块，具有二十种配置，采用5x4网格布局。对于隔离式放大器，三个输出选项包括差分输出、具有固定增益的单端输出和具有比例增益的单端输出。对于隔离式调制器，两个时钟选项包括内部时钟和外部时钟。每一配置均提供四种封装类型：DEN、D、DWV和DUB。Texas Instruments DIYAMC-0-EVM让用户能够通过一个评估模块测试各种器件。
特性
- 20种电路配置
- 通过接头接口可轻松访问输入和输出
- 兼容面包板
套件内容
- DIYAMC-0-EVM评估模块
- 十个4位0.100英寸连接器
应用
- 电机驱动器
- 供电
- 车载充电器（OBC）
- 牵引逆变器
- 直流/直流转换器
- 储能系统 (ESS)
- EV充电
- 太阳能逆变器

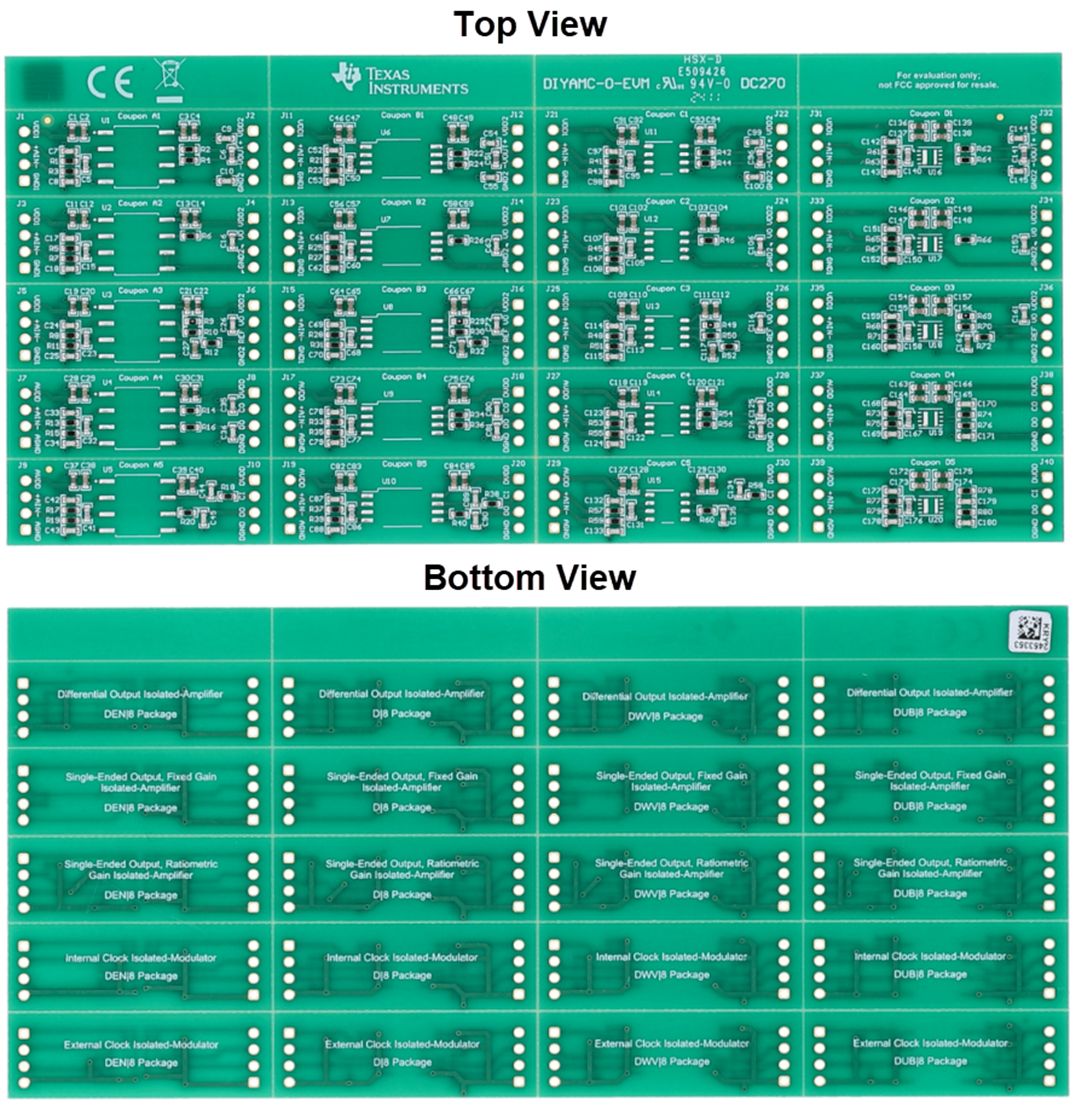

板布局
相关产品
Texas Instruments AMC0106M05精密Δ-Σ调制器
该器件专为在空间受限的应用中实现隔离式高精度电流检测而设计。
Texas Instruments AMC0x00D/-Q1增强型隔离放大器
精密的电气隔离放大器，具有±250mV差分输入和差分输出。
Texas Instruments AMC0x11D/AMC0x11D-Q1精密隔离放大器
该设备有2V、高阻抗输入、固定增益和差分输出。
Texas Instruments AMC0x11S/AMC0311S-Q1精密隔离放大器
具有2.25V高阻抗输入、固定增益及单端输出。
Texas Instruments AMC0136精密Δ-Σ调制器
该器件具有 ±1V、高阻抗输入和外部时钟。
Texas Instruments AMC0x30D/AMC0x30D-Q1精密隔离放大器
这些设备具有 ±1V、高阻抗输入和固定增益、差分输出。
Texas Instruments AMC0x30R/AMC0x30R-Q1精密隔离放大器
这些设备具有 ±1V、高阻抗输入和单端、比例输出。
Texas Instruments AMC0x30S/AMC0x30S-Q1精密隔离放大器
这些设备具有 ±1V、高阻抗输入和固定增益、单端输出。
Texas Instruments AMC0x36/AMC0x36-Q1 Δ-Σ调制解调器
此系列器件具备电气隔离，采用 ±1V高阻抗输入，支持外部时钟。
发布日期: 2024-06-27
| 更新日期: 2025-12-10
