Texas Instruments 2010NIR 0.2" WVGA近红外DMD
Texas Instruments DLP2010NIR WVGA近红外数字微镜器件 (DMD) 可用作空间光调制器 (SLM) 来操控近红外 (NIR) 灯。设计人员可使用该器件快速、准确、高效地生成图案。DLP2010NIR 采用紧凑封装，具有高分辨率。DLP2010NIR DMD 经常与光栅单元件检测器搭配使用，以取代昂贵的基于 InGaAs 线性阵列的检测器设计。这样可实现经济高效的便携式 NIR 光谱解决方案。DLP2010NIR DMD 可实现波长控制和可编程频谱。因此，DLP2010NIR DMD非常适合用于低功耗移动应用，例如皮肤分析、材料鉴别和化学检测。
特性
- 0.2" (5.29mm) 对角线微镜阵列
- 854 × 480铝制微米级微镜阵列，采用正交布局
- 5.4µm 微镜间距
- ±17° 微镜倾斜度（相对于平面）
- 侧面照明，实现最优的效率和光学引擎尺寸
- 高效操控NIR光
- 窗口传输效率标称值96%（700至2000nm，单通、通过双窗面）
- 窗口传输效率标称值90%（2000至2500nm，单通、通过双窗面）
- 不受偏振影响的铝微镜
- 专用DLPC150/DLPC3470控制器，确保可靠运行
- 二进制模式速率高达2880Hz
- 图案序列模式，可对阵列内的每个微镜进行控制
- 专用电源管理集成电路 (PMIC) DLPA2000或DLPA2005，确保可靠运行
- 15.9mm × 5.3mm × 4mm主体尺寸，适合便携式仪器
应用
- 分光计（化学分析）
- 便携式过程分析仪
- 便携式设备
- 压缩传感（单像素 NIR 相机）
- 3D 生物辨识
- 机器视觉
- 红外场景投影
- 显微镜
- 激光打标
- 光学斩波器
- 光纤网络

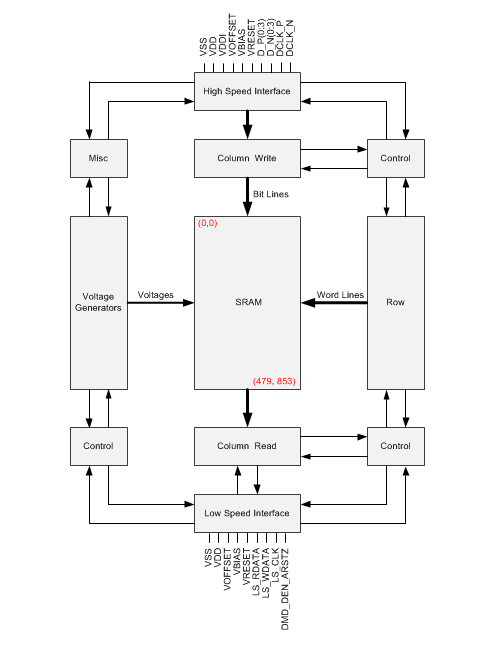

框图
