Texas Instruments DLPC3420 0.16" QnHD DLP®显示控制器
Texas Instruments DLPC3420 0.16" QnHD DLP® 显示控制器是DLP160AP（0.16 QnHD）芯片组的组成部分，为DLP160AP DMD的操作提供支持。TI DLPC3420控制器在用户电子设备与DMD之间提供了便捷的多功能接口，可支持小外形尺寸的低功耗显示应用。该芯片组提供指定资源，可帮助用户加快设计周期，包括生产就绪型光学模块、光学模块制造商和设计公司。
特性
- 适用于DLP160AP（0.16 QnHD）DMD的显示控制器
- 支持高达QnHD的输入分辨率
- 支持接口训练的低功耗DMD接口
- 输入帧速率高达60Hz
- 像素数据处理：
- 内容自适应照明控制（CAIC）
- 1D梯形校正
- 色彩坐标调整
- 主动式电源管理处理
- 可编程后期色彩校正 (Degamma)
- 色彩空间转换
- 色度插值：4:2:2至4:4:4
- 24位输入像素接口支持：
- 并行或BT656，接口协议
- 像素时钟高达155 MHz
- 多个输入像素数据格式选项
- MIPI® DSI（显示屏串行接口）3类，1至4条通道，通道速率高达470Mbps
- 支持外部闪存
- 断电时自动DMD停止
- 嵌入式帧存储器 (eDRAM)
- 系统功能：
- I2C器件控制
- 可编程Splash屏幕
- 可编程LED电流控制
- 显示图像旋转
- 与DLPA2000和DLPA2005 PMIC（电源管理集成电路）及LED驱动器配对使用
应用
- 移动投影仪
- 智能显示屏
- 智能手机
- 增强现实眼镜
- 智能家居显示器
- Pico投影仪

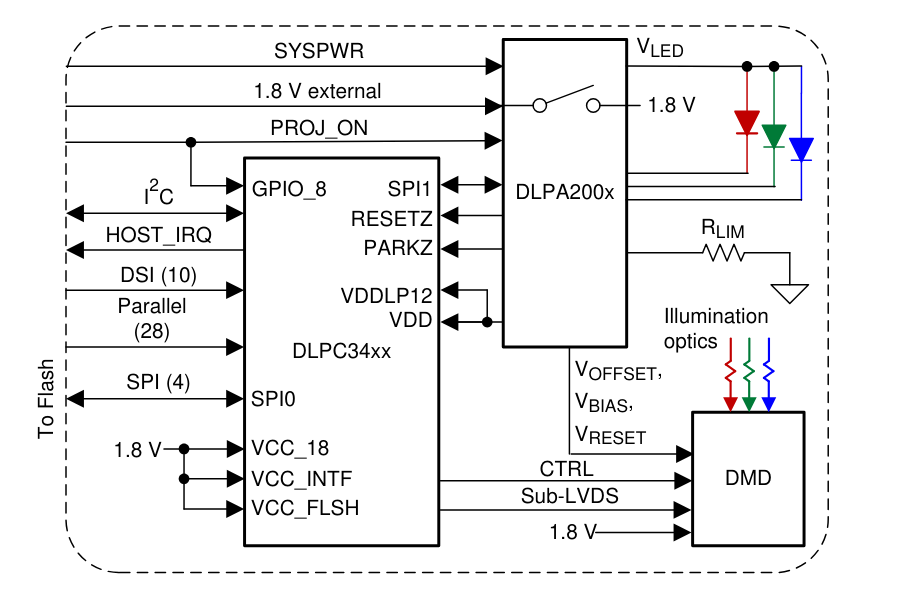

简化应用
相关产品
Texas Instruments DLP160AP 0.16 QnHD DLP®数字微镜器件
一款0.16" QnHD数控微光机电系统（MOEMS）空间光调制器（SLM）。
发布日期: 2024-06-21
| 更新日期: 2024-07-01
