Texas Instruments DLPC6401 DLP® Digital Controller

德州仪器 DLPC6401 DLP® 数字控制器

德州仪器 DLPC6401 DLP®数字控制器是 DLP4500（0.45 WXGA）芯片组的组成部分，用于支持 DLP4500 数字微镜器 （DMD）的可靠运转。DLPC6401 控制器在系统电子设备与 DMD 之间提供一个方便的多功能接口，从而实现了小外形尺寸的低功耗高分辨率 HD 显示屏。

了解关于德州仪器 DLP® 器件的更多信息
​
特点
  • 提供一个 30 位输入像素接口
    • YUV、YCrCb 或 RGB 数据格式
    • 每个颜色 8、9 或 10 位
    • 高达 150MHz 的像素时钟支持
  • 提供一个单通道、基于低压差分信令（LVDS）的、平板显示（FPD-Link）兼容输入接口
    • 支持有效像素时钟速率高达 90MHz 的源
    • 4 个支持 8、9、10 YUV、YCrCb 或 RGB 已格式化输入的经解调像素映射模式
  • 支持 45 至 120Hz 帧速率
  • 完全支持 Diamond 0.45 WXGA
  • 高速，双倍数据速率（DDR）数字微镜器件（DMD）接口
  • 149.33MHz ARM926™ 微处理器
  • 微处理器外设
    • 可编程脉宽调制（PWM）和捕捉定时器
    • 2 个 I2C 端口
    • 2 个 UART 端口（只用于调试）
    • 32KB 内部 RAM
    • 专用 LED PWM 发生器
  • 图像处理
    • 用于标准、宽和黑边缘的自动锁
    • 1D 梯形失真校正
    • 可编程后期色彩校正（Degamma）

  • 屏幕显示（OSD）
  • 初始屏幕显示支持
  • 集成型时钟生成电路
    • 采用单个 32MHz 晶振工作
    • 集成展频计时
  • 集成 64Mb 帧存储器，无需外部高速存储器
  • 外部存储支持：用于微处理器和 PWM 序列的并行闪存
  • 系统控制
    • DMD 电源和复位驱动器控制
    • DMD 水平和垂直显示图像抖动
  • 支持边界扫描测试的 JTAG
  • 419 引脚塑料球状引脚栅格阵列封装

应用
  • 电池供电移动配件 HD 投影仪
  • 电池供电智能 HD 配件
  • 无屏幕显示器——交互式显示器
  • 移动影院
  • 游戏显示屏

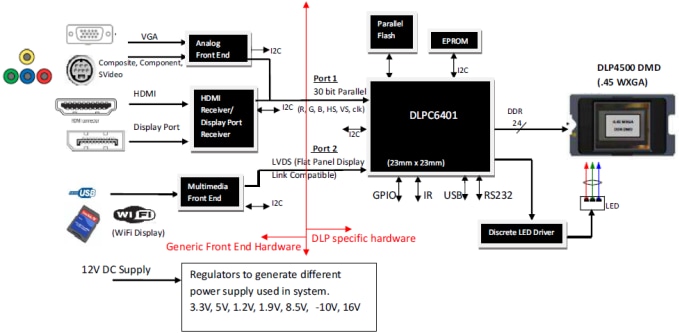

典型应用图
Typical Application Diagram
