Texas Instruments DLPC6540数字显示控制器

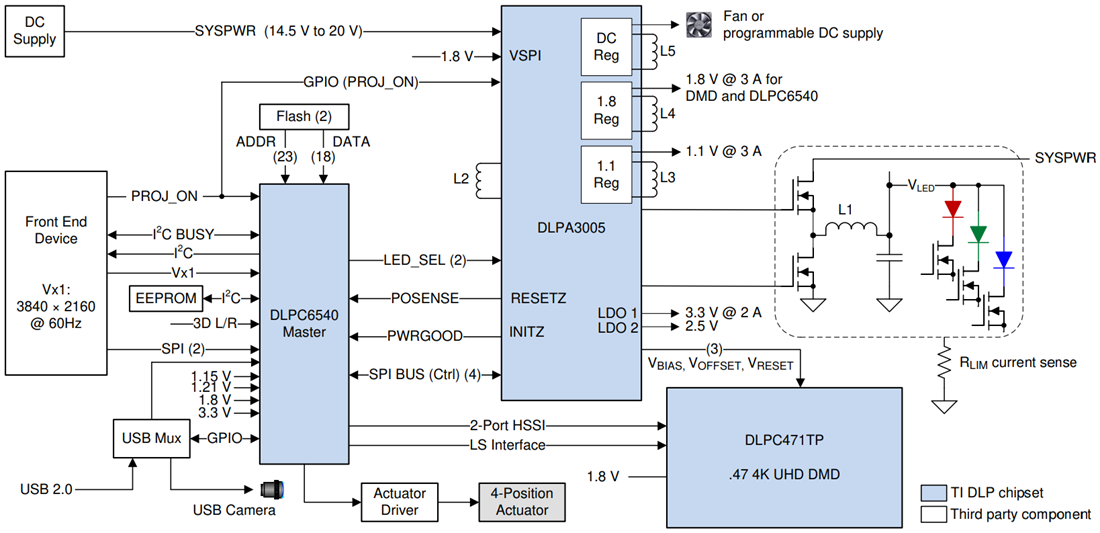

Texas Instruments DLPC6540数字显示控制器是TI DLP® 产品4K UHD显示芯片组的一部分。DLPC6540显示控制器和DLP471TP DMD和DLPA3005包含芯片组。该解决方案适合用于需要高分辨率和亮度的小尺寸显示系统。Texas Instruments DLPC6540显示控制器必须始终与DLP471TP DMD和DLPA3005电源管理集成电路配合使用，以确保可靠运行。

特性

DLPC6540控制器使用DLP471TP数字微镜器件(DMD)支持高达4K的超高清分辨率
- 高达4K UHD（60Hz时）
- 高达1080p，240Hz
- 高达1080p，120Hz (3D)
提供单V-by-One® HS视频输入端口，具有一个、两个、四个或八个通道
- 像素时钟支持高达600MHz
- 输入传输速率高达3.0Gbps
支持输入格式
- RGB和YCbCr
- 4:4:4, 4:2:2, 4:2:0
带FPU的内部Arm® Cortex-R4F处理器
- 88个可配置的GPIO
- 可编程PWM发生器
- 可编程捕获和延迟定时器
- USB 2.0高速OTG控制器
- SPI主/从控制器
- I²C主/从控制器
- UART控制器
- 中断控制器
Warping引擎
- 改进的1D、2D和3D梯形失真校正
- 光学校正（例如用于短焦失真、径向失真和侧色失真）

其他图像处理
- DynamicBlack
- 帧速率转换
- 色彩坐标调整
- 白色色温调整
- 可编程后期色彩校正 (Degamma)
- 空间-时间复用
- 对3D显示集成支持
Splash屏幕显示和捕获
集成2Gb帧存储器，无需外部高速存储器
外置存储器支持
- 用于µP和PWM序列的并行闪存
- 用于闪存捕获和扭曲的可选辅助闪存
系统控制
- DMD电源和复位驱动器控制
- DMD水平和垂直显示图像抖动
JTAG边界扫描测试支持
支持基于LED的投影仪系统
