Texas Instruments DLPLCRC964EVM评估模块
Texas Instruments DLPLCRC964EVM评估模块为DLPC964 DLP® LightCrafter™ 控制器架构提供参考设计，支持DLP991U DMD。DLPLCRC964EVM接收来自外部fpga板的高速位平面数据，并将其格式化，然后载入DLPLCR99EVM，在DLP991U DMD上显示。TI DLPLCRC964EVM具有32 HSSI输入数据通道，每个数据通道最高达3.6Gb/s。
特性
- 用于DLPLCR99EVM的控制器
- 12HSS输入Aurora 64B/66B数据通道，每通道10Gbps
- 32HSS DMD输出数据通道，每个数据通道3.6Gbps
应用
- 数字直接成像（LDI）
- 无掩膜光刻技术
- 快速成型制造和3D打印
- 工业印刷
- 动态灰度标记和编码
- 高速成像和显示
套件内容
- 支持的DMD evm板（DLPLCR99EVM）
- APPS fpga板
- 电源
- A型至Micro-B USB电缆

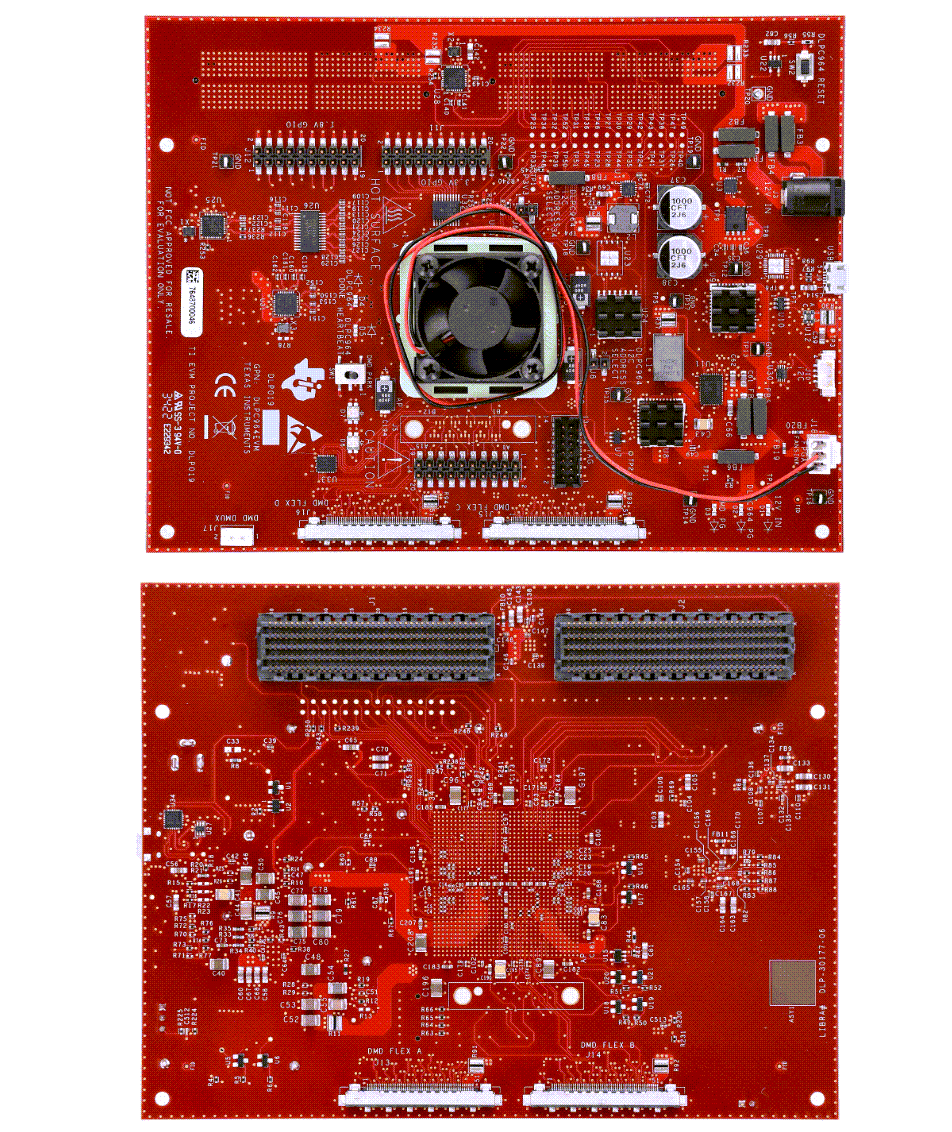

布局

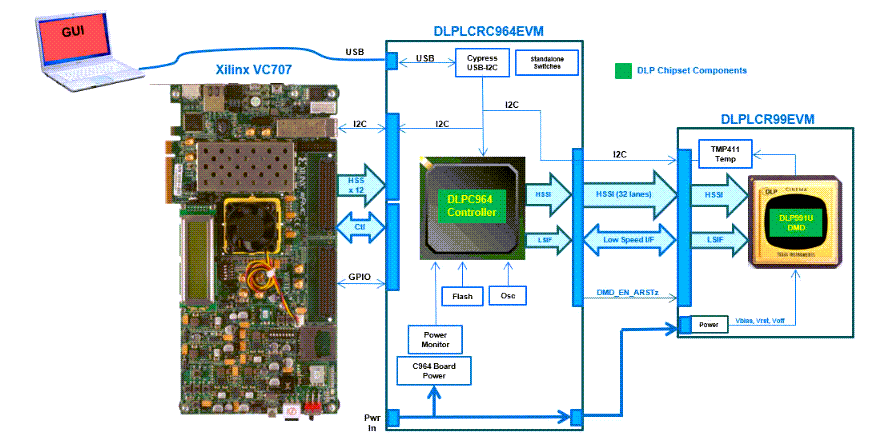

框图
硬件组件：
相关产品
Texas Instruments DLPC964数字微镜设备控制器
该控制器为DLP991U DMD提供一个高速数据和控制接口。
