Texas Instruments DP83825EVM PHY评估模块 (EVM)
Texas Instruments DP83825EVM PHY评估模块 (EVM) 可让设计人员评估外形小巧的10BASE-Te/100BASE-TX以太网物理层收发器DP83825I。利用此评估模块，设计人员可以使用以下两种接口之一：通过RJ-45连接器的网络接口和通过简单的多引脚连接器的MAC接口。使用USB-2-MDIO的简单软件工具，并通过USB连接即可配置和控制该评估模块。该评估模块支持互操作性测试、合规性测试和BER测试。该评估模块还支持10BASE-Te和100BASE-TX以太网协议，配有可连接DP83825i RMII引脚的接头引脚。
特性
- 100Base-TX, 10Base-Te
- RMII板载时钟
- 输出时钟
- 便于访问MDIO寄存器的板载MSP430F5529
- LDO和外部电源选项
- LED状态指示灯
- 可变的I/O电压范围：1.8V和3.3V
- 用于硬件配置的引导程序
- 通过150米CAT5电缆进行100BASE-TX数据传输

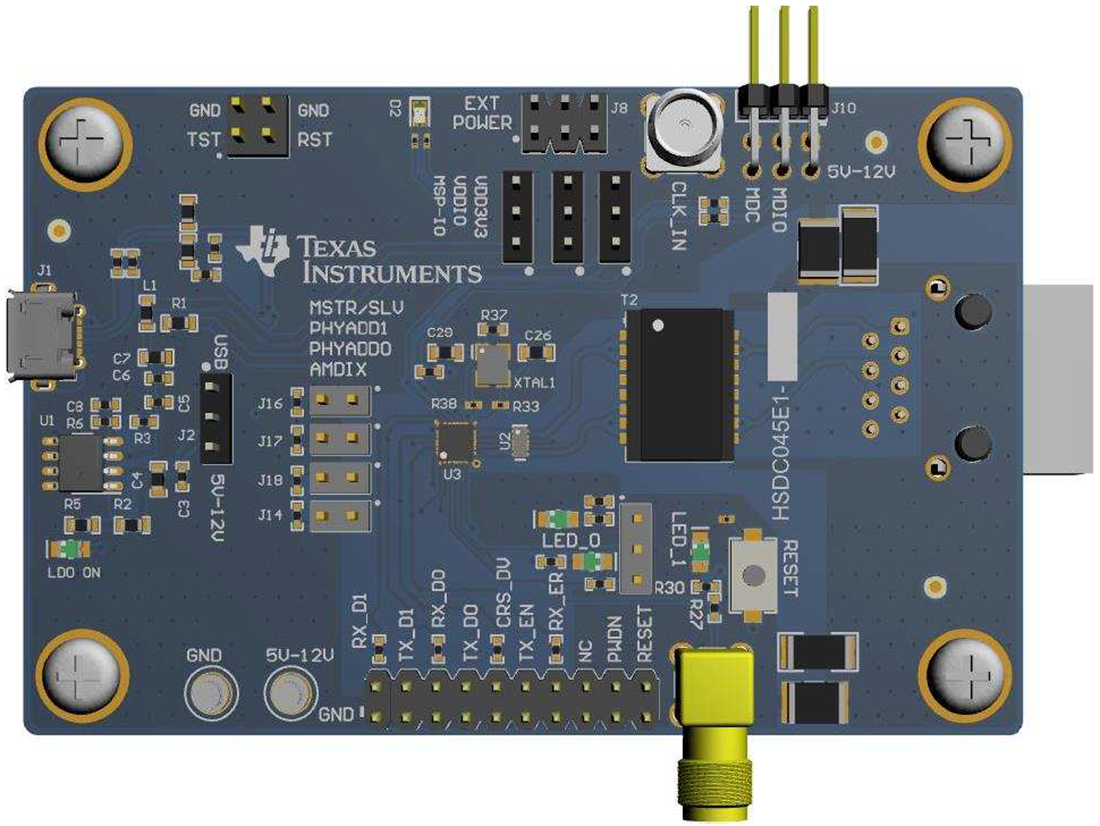

顶视图
相关产品
Texas Instruments DP83825I 10/100Mbps以太网物理层收发器
集成PMD子层，支持10BASE-Te、100BASE-TX以太网协议。
发布日期: 2019-09-10
| 更新日期: 2023-11-03
