Texas Instruments DP83869HM千兆位物理层 (PHY) 收发器
Texas Instruments DP83869HM千兆物理层 (PHY) 收发器集成有PMD子层，支持10BASE-Te、100BASE-TX和1000BASE-T以太网协议。DP83869还支持1000BASE-X和100BASE-FX光纤协议。DP83869HM优化用于ESD保护，超过了8kV IEC 61000-4-2（直接接触）标准。该器件通过简化的GMII (RGMII) 和SGMII对接MAC层。在100M模式下，该器件让设计人员可以使用MII，以降低延迟。RGMII/MII上的可编程集成端接阻抗有助于减少系统BOM。
特性
- 多种工作模式
- 媒体支持：铜和光纤
- 铜缆和光纤间媒体转换
- RGMII和SGMII之间桥接
- 最高环境温度：125°C
- 超过8kV IEC61000-4-2 ESD
- 低RGMII延迟
- 总延迟≤384ns (1000BASE-T)
- 总延迟≤361ns (100Base-TX)
- 低功耗
- <150mW (1000Base-X)
- <500mW (1000Base-T)
- 符合时间敏感网络 (TSN) 标准
- 恢复的时钟输出 (SyncE)
- 可选同步时钟输出：25MHz和125MHz
- 1000Base-X、100Base-FX兼容SFP MSA规范
- 通过SFD支持IEEE1588
- LAN唤醒支持
- 可配置IO电压：1.8V、2.5V和3.3V
- SGMII、RGMII、MAC接口
- 巨型帧支持1000M和100M速度
- 电缆诊断
- TDR
- BIST
- 可编程RGMII端接阻抗
- 集成MDI端接电阻器
- 快速链路下降模式
- 兼容IEEE 802.3 1000Base-T、100Base-TX、10Base-Te、1000Base-X、100Base-FX
应用
- 工业工厂自动化
- 电网基础设施
- 电机和运动控制
- 测试与测量
- 楼宇自动化

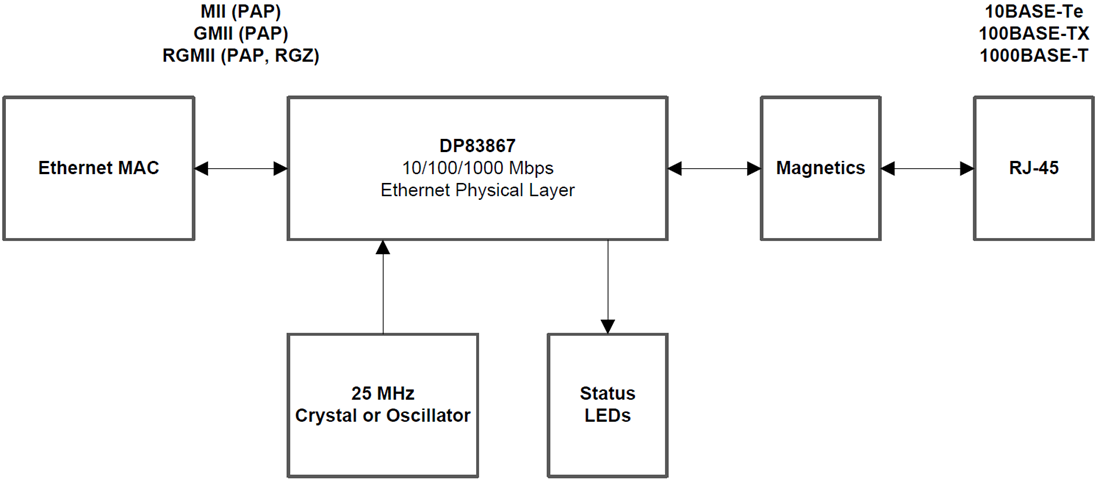

标准以太网系统框图
相关开发工具
Texas Instruments DP83869EVM PHY评估模块 (EVM)
演示DP83869千兆物理层 (PHY) 收发器的各种功能。
