Texas Instruments DP83TC811EVM收发器评估模块
Texas Instruments DP83TC811EVM收发器评估模块 (EVM) 符合IEEE 802.3bw的要求，支持100BASE-T1规范。DP83TC811R和DP83822H采用RGMII背靠背配置，支持媒体从100BASE-T1无缝转换为100BASE-TX。该设计已通过UNH的100BASE-T1D合规性测试和验证。DP83TC811EVM包含MSP430F5529，预载USB-2-MDIO工具，用于访问DP83TC811R和DP83822H寄存器。外部电源可连接到各个指定电压轨以进行进一步系统评估。
特性
- 符合100BASE-T1规范
- 媒体从100BASE-T1转换为100BASE-TX
- 板载430F5529，设有USB-2-MDIO，方便寄存器访问
- 支持互操作性测试、合规测试和BER测试

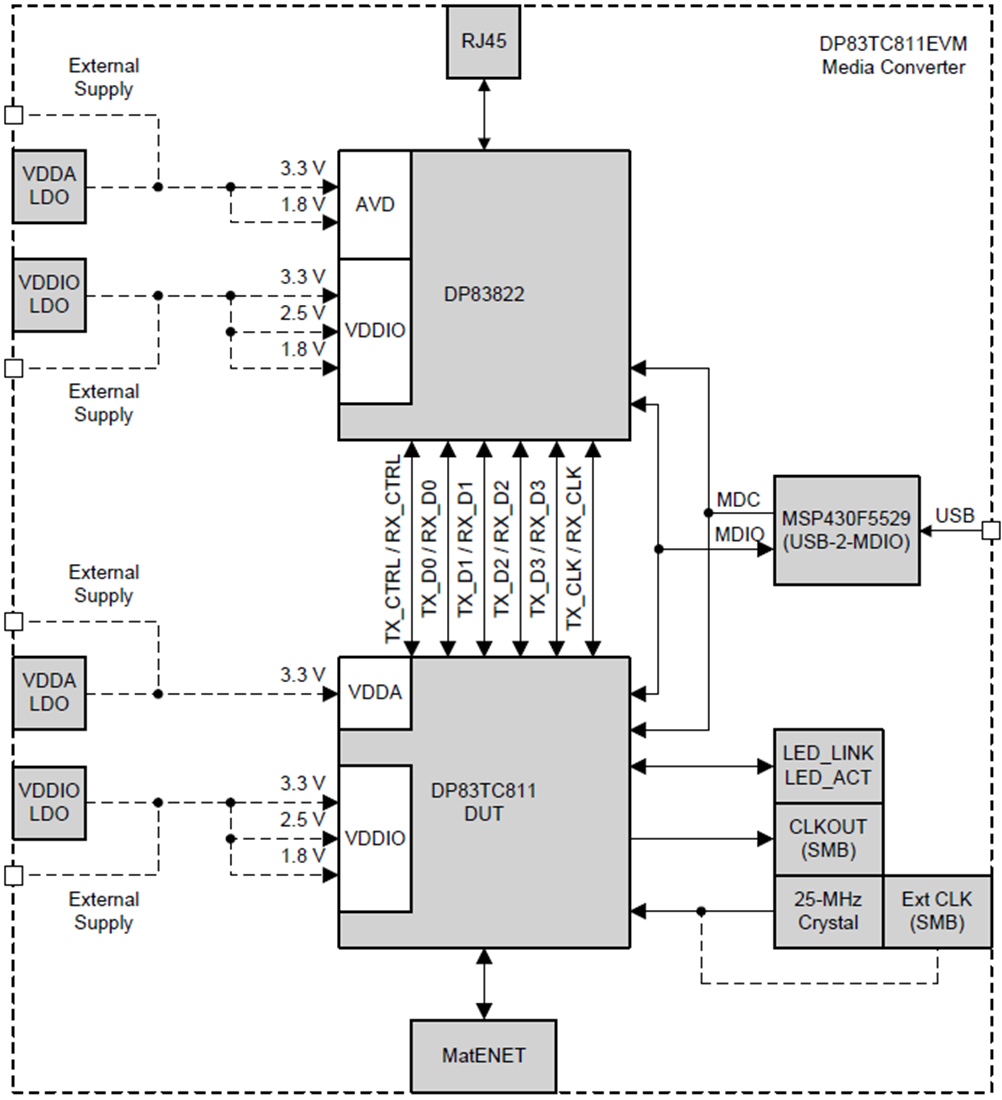

框图
相关产品
Texas Instruments DP83TC811S-Q1汽车收发器
提供通过双绞线电缆提供传输和接收数据所需的物理层功能。
