Texas Instruments DP83TC813EVM-MC评估模块 (EVM)
Texas Instruments DP83TC813EVM-MC评估模块 (EVM) 支持100Mbps速度，符合IEEE 802.3bw标准。DP83TC813EVM-MC包含一个板载MSP430F5528，可与USB2MDIO图形用户界面工具配合使用。此外，TI DP83TC813EVM-MC评估模块还包括通过RGMII MAC接口支持铜基DP83867(100BASE-TX)。
特性
- 工业对单对以太网媒体转换器
- RGMII接口
- 板载MSP430F5528，设有USB-2-MDIO，方便寄存器访问
- TC10演示
- VDDMAC电源，用于MAC接口上的可选电源轨
相关产品
Texas Instruments MSP430F5528 / MSP430F5529 Microcontrollers
Integrated USB and PHY supporting USB 2.0, 12-bit ADC, and more.
Texas Instruments DP83867 千兆以太网 PHY
集成了 PMD 子层的稳健、耐用、低功耗、全功能物理层收发器。
布局

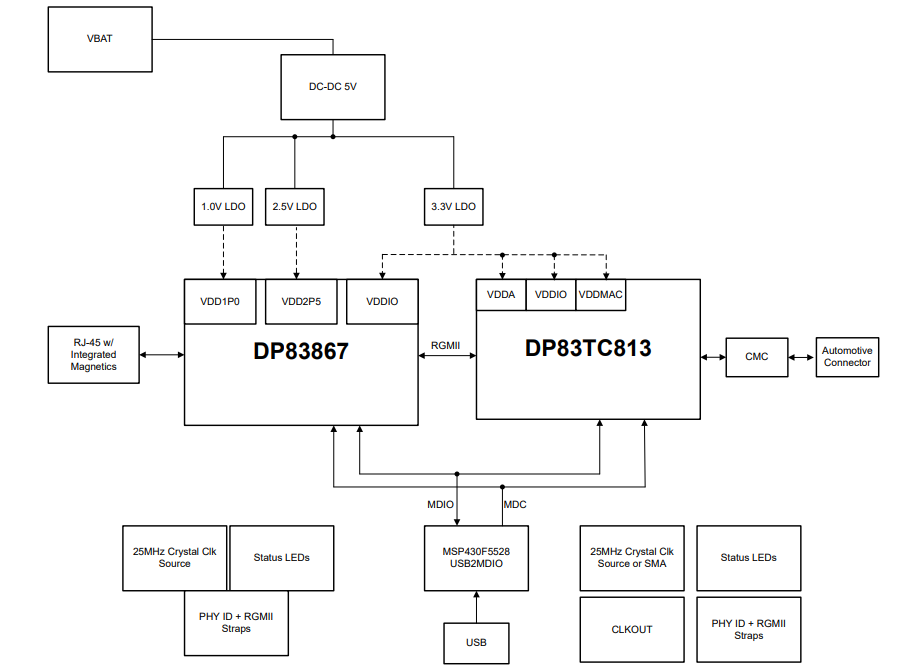

框图
发布日期: 2022-05-31
| 更新日期: 2025-03-06
