Texas Instruments DP83TG721-Q1 1000Base-T1以太网物理层收发器
Texas Instruments DP83TG721-Q1 1000Base-T1以太网PHY收发器是IEEE 802.3bp和开放联盟收发器，可提供通过非屏蔽/屏蔽单双绞线接收和传输数据所需的所有物理层功能。该设备具有xMII灵活性，支持RGMII和SGMII MAC接口。DP83TG721-Q1支持OA TC10低功耗休眠功能（带唤醒转发功能），在不需要通信时降低系统功耗。该设备提供诊断工具包，包含大量实时监控工具、调试工具和测试模式。
Texas Instruments DP83TG721-Q1集成了 IEEE 1588v2/802.1AS硬件时间戳和分数PLL，实现了高精度时间同步。分数PLL可实现挂钟的频率/相位同步，无需外部VCXO，并能产生音频、视频和其他ADAS应用所需的各种时间同步频率。DP83TG721-Q1还集成了IEEE 1722 CRF解码功能，可为AVB和其他音频标准生成媒体时钟（壁钟同步）。DP83TG721-Q1还可以为音频应用所需的I2S/TDM8接口生成FSYNC/SCLK（壁钟同步）。
DP83TG721-Q1与TI的100BASE-T1 PHY和1000BASE-T1 PHY兼容，可通过单板实现两种速度的设计扩展性。
特性
- 符合IEEE 802.3bp 1000BASE-T1标准
- 符合OA TC10标准，< 20µA休眠电流
- 本地和远程唤醒和唤醒转发
- 高级TSN
- IEEE 1588v2/802.1AS时间同步
- 集成相位校正功能的硬件时间戳
- 高精度1pps信号(±15ns)
- 音频时钟
- AVB IEEE 1722媒体时钟生成功能
- 1KHz至50MHz相位同步壁钟输出
- I2S和TDM8 SCLK/FSYNC/MCLK时钟生成
- 开放联盟TC12互操作性和EMC兼容
- 符合OA EMC标准
- 符合SAE J2962-3 EMC标准
- MDI引脚上集成LPF
- MII、RMII、RGMII和SGMII MAC接口
- 支持的输入/输出电压为3.3V、2.5V和1.8V
- 引脚与TI的100BASE-T1 PHY和1000BASE-T1 PHY兼容
- 100BASE-T1和1000BASE-T1的单板设计，需要更改BOM
- 诊断工具套件
- 温度、电压、ESD监测器
- 数据吞吐量计算器，内置MAC数据包生成器、计数器和错误检查器
- 信号质量指示器
- 基于TDR的电缆开路和短路故障检测
- 用于监测电缆老化的CQI
- 环回模式
- 符合 AEC-Q100
- IEC61000-4-2 ESD（±8kV接触放电）
应用
- 远程信息处理控制单元（TCU、TBOX）
- AVB
- ADAS（激光雷达、雷达、前置摄像头）
- 区域、网关和身体控制

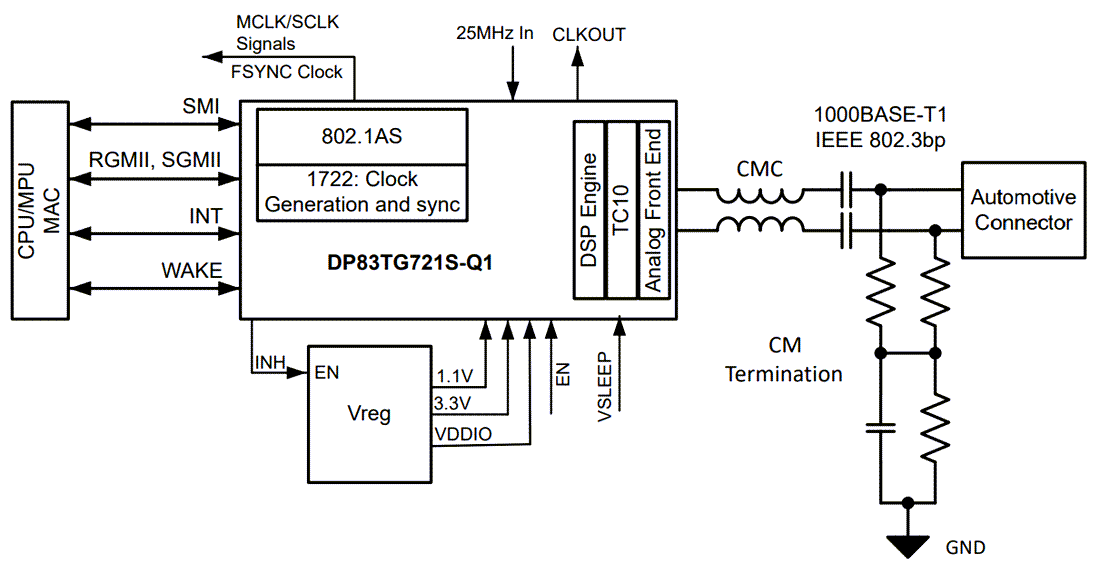

简化原理图
发布日期: 2024-08-26
| 更新日期: 2025-05-12
