Texas Instruments DRV3245E-Q1三相车载栅极驱动器单元

Texas Instruments DRV3245E-Q1三相车载栅极驱动器单元 (GDU) 可提供高性能电流检测，适用于三相电机驱动应用。DRV3245E-Q1设计用于高温则在应用，按照ISO 26262功能安全应用的相关要求设计。该器件具有三个半桥驱动器，每个驱动器都能驱动高侧和低侧N通道MOSFET，同时还提供增强的FET保护和监测。

DRV3245E-Q1的电荷泵驱动器可实现100%占空比，该器件还支持冷启动运行时的低电池电压。该器件集成了电流检测放大器、集成相位比较器和基于SPI的配置，可降低物料清单 (BOM) 成本，并节省印刷电路板 (PCB) 空间。DRV3245E-Q1器件符合车载应用类AEC-Q100标准。

特性

  • 符合车载应用类AEC-Q100标准：
    • 器件温度等级0：40°C至+150°C，TA
  • SafeTI™半导体元件
    • 按照ISO 26262的相关要求开发
  • 工作电压：4.5V至45V
  • 可编程峰值栅极驱动电流高达1A
  • 支持100%占空比的电荷泵栅极驱动器
  • 电流分流放大器和相位比较器
    • A类器件：3个电流分流放大器和3相位比较器，通过SPI实现状态显示
    • B类器件：2个电流分流放大器和3个相位比较器，通过数字引脚实现实时监测
  • 可控制3 PWM或6 PWM输入，频率最高可达20kHz
  • 能够进行单PWM模式换向
  • 支持3.3V和5V数字接口
  • 串行外设接口 (SPI)
  • 耐热增强型48引脚HTQFP封装
  • 保护特性：
    • 内部稳压器、电池电压监控器
    • SPI CRC
    • 时钟监视器
    • 模拟内置自检功能
    • 可编程死区时间控制
    • MOSFET击穿保护
    • MOSFET VDS过流监视器
    • 栅极-源极电压实时监视器
    • 过热警告

应用

  • 高温12V汽车应用
  • 自动手动变速箱和双离合变速箱
  • 线控换档
  • 分动箱和泵

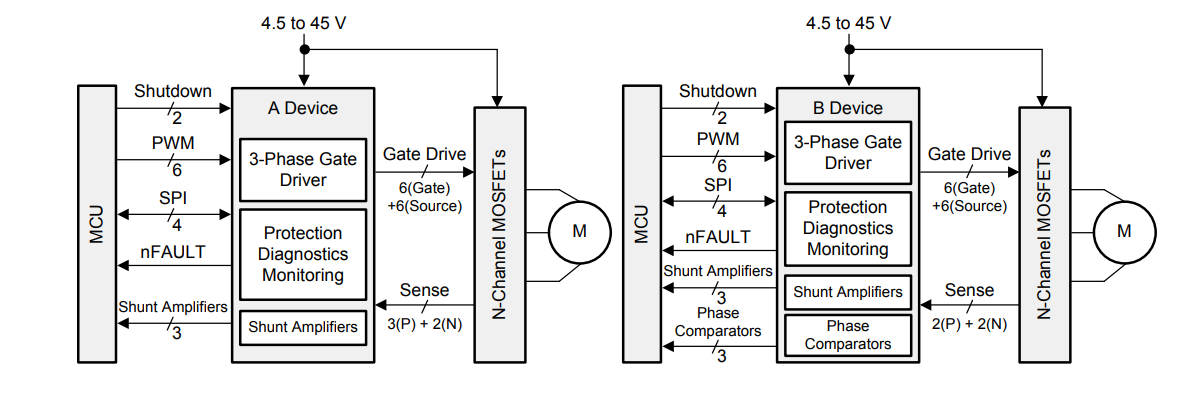

简化示意图

应用电路图 - Texas Instruments DRV3245E-Q1三相车载栅极驱动器单元

相关开发工具

Texas Instruments BOOSTXL-DRV3245AQ1评估模块

用于评估DRV3245AQPHPRQ1电机栅极驱动器性能的平台。

Learn More关于Texas Instruments BOOSTXL-DRV3245AQ1评估模块 View Products与Texas Instruments BOOSTXL-DRV3245AQ1评估模块相关
