Texas Instruments DRV5021/DRV5021-Q1单极开关
Texas Instruments DRV5021/DRV5021-Q1 2.5V至5.5V霍尔效应单极开关的工作电源电压范围为2.5V至5.5V，非常适合用于高速应用。DRV5021/DRV5021-Q1感应磁通量密度，根据预定磁阈值提供数字输出。DRV5021/DRV5021-Q1可以感应与封装面垂直的磁场。
当施加的磁通密度超过磁工作点 (BOP) 阈值时，该器件的开漏输出驱动低电压。当磁通量密度降低至磁释放点 (BRP) 阈值以下时，输出进入高阻抗。由于迟滞导致BOP与BRP分离可以帮助避免由于输入噪音引起输出误差。
通过该配置，系统设计更能抵抗噪声干扰。该器件可在-40°C至+125°C宽环境温度范围内稳定工作。
通过该配置，系统设计更能抵抗噪声干扰。该器件可在-40°C至+125°C宽环境温度范围内稳定工作。DRV5021-Q1器件符合汽车应用类AEC-Q100标准。
特性
- 数字双极开关霍尔传感器
- VCC工作电压：2.5V至5.5V
- 磁性灵敏度选项（BOP、BRP）：
- DRV5021A1：2.9mT，1.8mT
- DRV5021A2：9.2mT，7.0mT
- DRV5021A3：17.9mT，14.1mT
- 30kHz的快速传感带宽
- 开漏输出能够支持20mA
- 优化低电压架构
- 集成迟滞，提高抗噪声性能
- 工作温度范围：–40°C至+125°C
- 标准工业封装：表面贴装SOT-23
应用
- 家用电器
- 工业阀、电磁阀
- 限位开关
- 普通接近传感
- 有刷直流电机反馈
- 对接检测
- 开关门检测
- 脉冲计数
框图

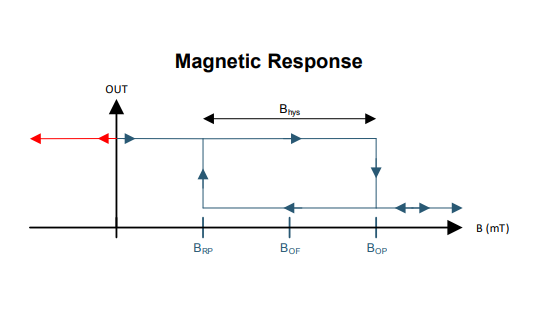

磁响应
