Texas Instruments DRV8306无刷直流智能栅极驱动器
Texas Instruments DRV8306无刷直流智能栅极驱动器是一款集成栅极驱动器，用于三相无刷直流 (BLDC) 电机应用。该器件提供三个半桥栅极驱动器，每个驱动器可驱动高侧和低侧N沟道功率MOSFET。DRV8306器件使用针对高侧MOSFET的集成电荷泵和针对低侧MOSFET的线性稳压器，产生适当的栅极驱动电压。智能栅极驱动架构支持高达150mA拉电流和300mA的灌电流峰值栅极驱动电流以及15mA rms栅极驱动电流能力。
特性
- 6V至38V、三个半桥栅极驱动器，集成了3个霍尔比较器
- 绝对最大额定值：40V
- 针对12V和24V直流电源轨进行了全面优化
- 驱动高侧和低侧N通道MOSFET
- 支持100%脉宽调制 (PWM) 占空比
- 智能栅极驱动架构
- 通过可调压摆率控制实现更出色的EMI和EMC性能
- 通过VGS握手和最小死区插入方法避免击穿
- 峰值拉电流：15mA至150mA
- 峰值灌电流：30mA至300mA
- 霍尔传感器集成换向
- 120°梯形电流控制
- 支持低成本霍尔元件
- 测速输出信号 (FGOUT)，用于闭环速度控制
- 集成栅极驱动器电源
- 高侧电荷泵
- 低侧线性稳压器
- 逐周期限流
- 支持1.8V、3.3V和5V逻辑输入
- 低功率睡眠模式
- 3.3V、30mA线性电压稳压器
- 紧凑的VQFN封装，小占位面积
- 集成式保护特性
- VM欠压闭锁 (UVLO)
- 电荷泵欠压 (CPUV)
- MOSFET过流保护 (OCP)
- 栅极驱动器故障 (GDF)
- 热关断 (OTSD)
- 故障状态指示器 (nFAULT)
应用
- BLDC电机模块
- 服务机器人和服务器机器人
- 真空吸尘器
- 无人机、机器人和RC玩具
- 白色家电
- ATM机和点钞机

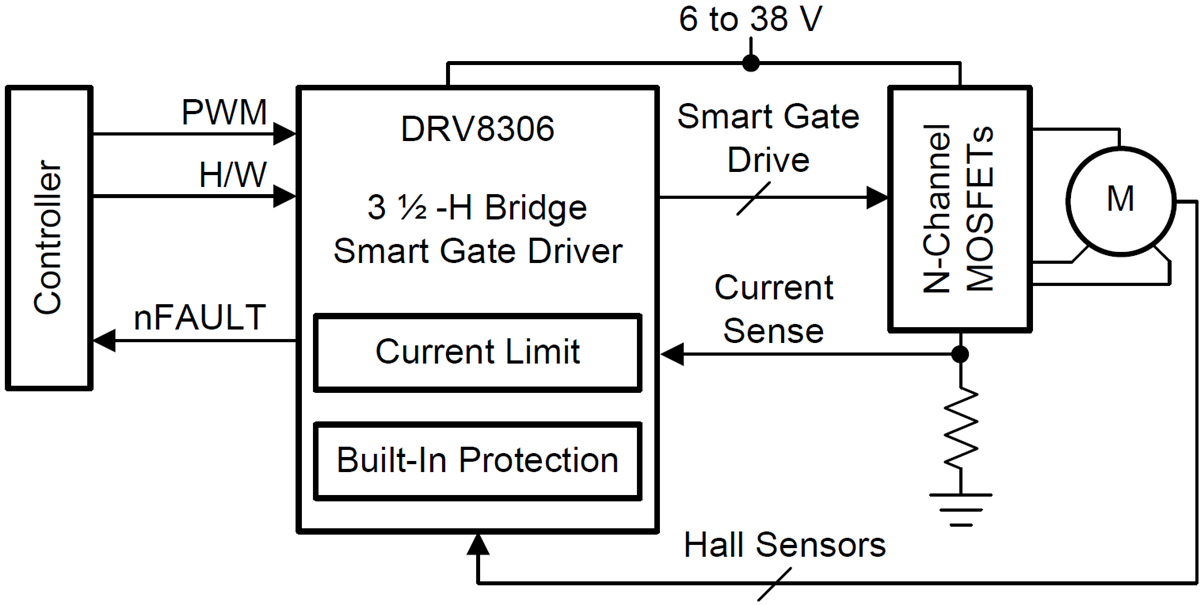

简化示意图
发布日期: 2018-08-06
| 更新日期: 2023-02-06
