Texas Instruments DRV8316/DRV8316-Q1三相FET电机驱动器
Texas Instruments DRV8316/DRV8316-Q1三相集成FET电机驱动器是一款单芯片功率级解决方案，专为驱动12V无刷直流电机而设计，最高可达40W。DRV8316/DRV8316-Q1驱动器结合了三个1/2H电桥，具有40V的绝对最大能力和95mΩ（高压侧加低压侧）的超低RDS(ON)，从而可实现高功率驱动能力。
TI DRV8316/DRV8316-Q1电机驱动器具有集成电流检测功能，无需外部检测电阻器。可调降压稳压器和LDO的电源管理性能为DRV8316/DRV8316-Q1器件生成必要的电压轨，可用于为外部电路供电。
DRV8316/DRV8316-Q1实现了6x或3x PWM控制方案，可用于使用外部微控制器实施有传感器或无传感器磁场定向控制 (FOC)、正弦控制或梯形控制。DRV8316-Q1能够驱动高达200kHz的PWM频率。该控制方案具有高度可配置性，可通过硬件引脚或寄存器设置进行配置，范围涵盖从电机电流限制行为到故障响应。
DRV8316/DRV8316-Q1集成多种保护特性，旨在出现故障事件时保护该器件、电机和系统。DRV8316-Q1器件符合汽车应用类AEC-Q100标准。
特性
- 三相BLDC电机驱动器
- 4.5V至35V工作电压（绝对最大值40V）
- 高输出电流能力： 8A峰值
- 低MOSFET导通电阻
- RDS(ON) ：95mΩ（高侧+低侧，TA = 25°C时）
- 低功耗睡眠模式
- 1.5µA（在VVM = 24V，TA = 25°C时）
- 多种控制接口选项
- 6个PWM控制接口
- 3个PWM控制接口
- 支持高达200kHz PWM频率，支持低电感电机
- 逐周期限流
- 集成内置电流检测
- 它无需外部电流检测电阻器
- 硬件或5MHz 16位SPI接口
- 支持1.8V、3.3V和5V逻辑输入
- 内置3.3V (5%)、30mA LDO 稳压器
- 内置3.3V/5V、200mA降压稳压器
- 延迟补偿减少占空比失真
- 整套集成保护特性
- 电源欠压闭锁 (UVLO)
- 电荷泵欠压 (CPUV)
- 过流保护 (OCP)
- 热警告和热关断 (OTW/OTSD)
- 故障状态指示引脚 (nFAULT)
- 可选择通过SPI接口进行故障诊断
应用
- 无刷直流 (BLDC) 电机模块
- 汽车LIDAR
- 小型汽车风扇和泵
- 汽车致动器

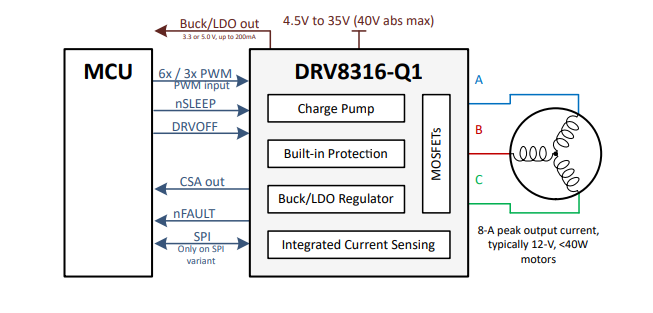

简化示意图
相关模块
Texas Instruments DRV8316REVM评估模块
设计用于评估DRV8316R三相PWM电机驱动器。
