Texas Instruments DRV8328AEVM电机驱动器评估模块
Texas Instruments DRV8328AEVM电机驱动器评估模块 (EVM) 是一款基于BLDC电机用DRV8328A栅极驱动器的30A、三相无刷直流驱动级。DRV8328包含三个用于自举操作的二极管，无需外部二极管。该评估模块包括一个用于低侧电流测量的分流放大器，并具有评估DRV8328器件所有型号（A、B、C和D）的配置。该评估模块包括开关、电位器和电阻器，用于评估VDS过流阈值、驱动器死区时间、集成LDO输出或栅极驱动器关闭引脚等设置。
该评估模块的供电电压可高达60V，并且Texas Instruments DRV8328的集成LDO可产生自举GVDD电源所需的栅极电压。包含所有电源的状态LED灯和一个故障LED灯，用于向用户反馈。该套件需要C2000 LaunchPad (LAUNCHXL-F280049C)。该套件用一套有传感器的梯形算法来控制DRV8328AEVM，并监控和报告故障。
特性
- 4.5V至60V工作电压，30A峰值H桥输出电流
- 板载CSA，用于低侧拉电流的合并测量
- 开关、电阻器和电位器，用于速度、死区时间、VDSLVL和栅极驱动器关闭控制
- 具有DRV8328 A、B、C、D各种型号的配置
- 电源LED、故障LED，用于向客户反馈
- 可提供C2000 (LAUNCHXL-F280049C) 有传感器的梯形算法固件和GUI

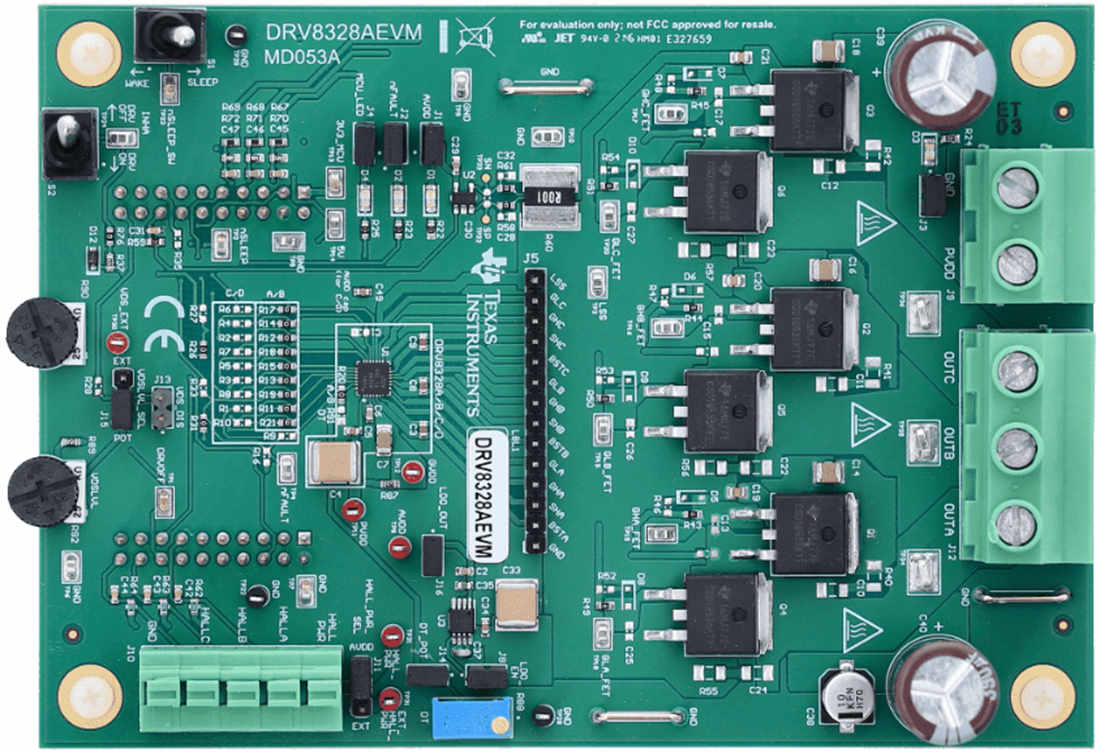

板布局
相关产品
Texas Instruments DRV8328 60V三相栅极驱动器
该器件是一款集成栅极驱动器，用于三相应用。
相关开发工具
Texas Instruments LAUNCHXL-F280049C LaunchPad开发套件
用于Piccolo F28004x系列（包括InstaSPIN-FOC）的低成本评估和开发工具。
发布日期: 2022-04-19
| 更新日期: 2022-04-25
