Texas Instruments DRV8329/DRV8329-Q1三相BLDC栅极驱动器
Texas Instruments DRV8329/DRV8329-Q1三相BLDC栅极驱动器提供三个器件，每个器件均能够驱动高侧和低侧N沟道功率MOSFET。DRV8329驱动器使用内部电荷泵生成正确的栅极驱动电压，并使用自举电路增强高侧MOSFET。此外，还包括一个涓流电荷泵，具有100%占空比。
栅极驱动器的架构可维持高达1A拉电流和2A灌电流的峰值栅极驱动电流。TI DRV8329/DRV8329-Q1栅极驱动器可由单电源供电运行，支持4.5V至60V的宽输入电源电压范围。DRV8329/DRV8329-Q1上的6x和3x PWM模式可轻松连接控制器电路。该器件具有集成的精确3.3V LDO，可用于为外部控制器和CSA基准供电。设备的配置设置可通过硬件 (H/W) 引脚进行配置。DRV8329/DRV8329-Q1器件集成了低侧电流检测放大器，可对驱动级所有三个相位的电流总和进行电流检测。
提供低功耗睡眠模式，可通过关断大部分内部电路来实现低静态电流。该器件提供内部保护功能，用于欠压锁闭、GVDD故障、MOSFET过流、MOSFET短路和过热保护。nFAULT引脚上显示故障情况。
DRV8329-Q1符合汽车应用类AEC-Q100标准。
特性
- 符合汽车应用类AEC-Q100标准：
- TA温度等级1：-40°C至125°C
- 65V三相半桥栅极驱动器
- 驱动3个高侧和3个低侧N通道MOSFET (NMOS)
- 工作电压范围：4.5V至60V
- 支持100% PWM占空比，带涓流电荷泵
- 基于自举的栅极驱动器架构
- 最大峰值拉电流：1000mA
- 最大峰值灌电流：2000mA
- 集成电流检测放大器，具有低输入失调（针对1个分流器进行了优化）
- 可调增益（5V、10V、20V、40V/V）
- 硬件接口提供简单配置
- 超低功耗睡眠模式：<1uA（+25°C时）
- 相间传播延迟匹配：4ns（典型值）
- 独立驱动器关断路径 (DRVOFF)
- 可耐受65V电压的唤醒引脚 (nSLEEP)
- 支持SHx上高达-10V负瞬态电压
- 6x和3x PWM模式
- 支持3.3V和5V逻辑输入
- 精确LDO (AVDD)，3.3V ±3%，80mA
- 紧凑型QFN封装和占位尺寸
- 通过VDSLVL引脚可调VDS过流阈值
- 通过DT引脚可调死区时间
- 高效的系统设计，带电源模块
- 集成保护特性
- PVDD欠压闭锁 (PVDDUV)
- GVDD欠压 (GVDDUV)
- 自举欠压 (BST_UV)
- 过流保护（VDS_OCP、SEN_OCP）
- 热关断 (OTSD)
- 故障状态指示器 (nFAULT)
应用
- 无刷直流 (BLDC) 电机模块和PMSM
- 无绳园艺和电动工具、割草机
- 电器、风扇和泵
- 伺服驱动器
- 电动自行车、电动踏板车和电动交通
- 无绳真空吸尘器
- 无人机
- 工业和物流机器人以及RC玩具

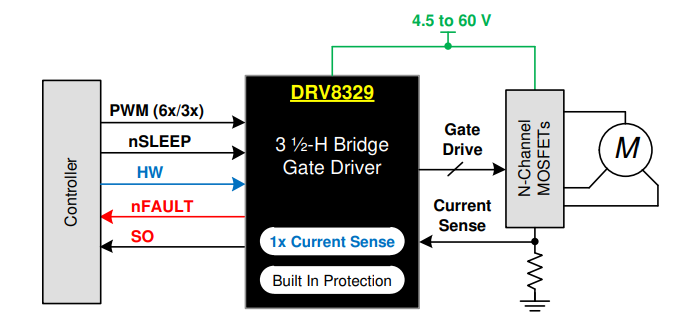

框图
相关评估模块
Texas Instruments DRV8329AEVM栅极驱动器评估模块
一款基于BLDC电机用DRV8329A栅极驱动器的30A、三相无刷直流驱动级。
