Texas Instruments DRV8329AEVM栅极驱动器评估模块
Texas Instruments DRV8329AEVM电机驱动器评估模块 (EVM) 是一款基于BLDC电机用DRV8329A栅极驱动器的30A、三相无刷直流驱动级。DRV8329包含三个用于自举操作的二极管，无需外部二极管。该器件包括一个电流分流放大器（用于低侧电流测量）、80mA LDO、死区时间控制引脚、VDS过流电平引脚以及栅极驱动器关闭引脚。该评估模块包括开关、电位器和电阻器，用于评估DRV8329器件的型号A (6x PWM) 和型号B (3x PWM) 的这些设置和可配置性。
该评估模块的供电电压可高达60V，并且DRV8329的集成LDO可产生自举GVDD电源所需的栅极电压。包含所有电源的状态LED灯和一个故障LED灯，用于向用户反馈。该套件需要C2000 LaunchPad (LAUNCHXL-F280049C)。它用一套有传感器的梯形算法来控制Texas Instruments DRV8329AEVM，并监控和报告故障。
特性
- 4.5V至60V工作电压，30A峰值半桥输出电流
- 板载分流器，用于低侧拉电流的合并测量
- DRV8329的A和B型号可配置
- 该板包括LED和故障LED，用于用户反馈
- 开关、电阻器和电位器，用于速度、死区时间、VDSLVL和栅极驱动器关闭控制
- 可提供C2000 (LAUNCHXL-F280049C) 有传感器的梯形算法固件和GUI

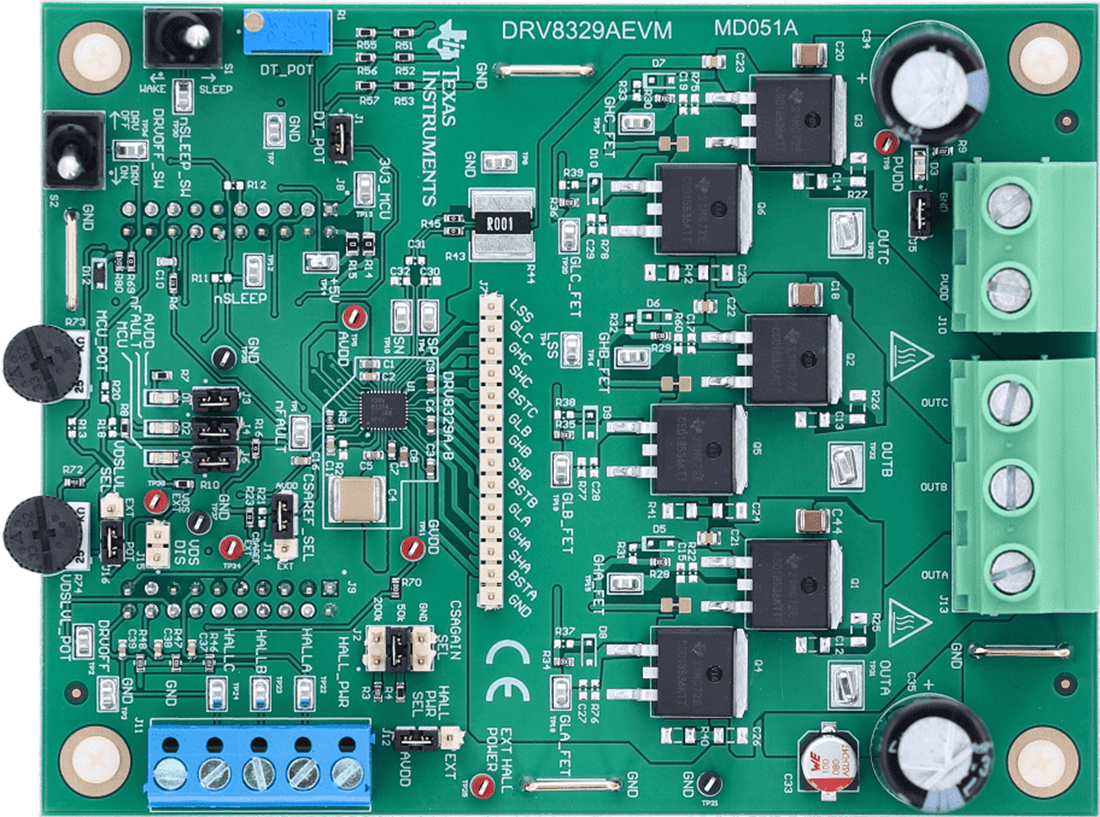

板布局
相关开发工具
Texas Instruments LAUNCHXL-F280049C LaunchPad开发套件
用于Piccolo F28004x系列（包括InstaSPIN-FOC）的低成本评估和开发工具。
相关产品
Texas Instruments DRV8329/DRV8329-Q1三相BLDC栅极驱动器
提供三个器件，每个器件均可驱动高侧和低侧N沟道功率MOSFET。
发布日期: 2022-09-26
| 更新日期: 2025-03-11
