Texas Instruments DRV8363-Q1EVM 评估模块
Texas Instruments DRV8363-Q1EVM评估模块基于DRV8363-Q1无刷直流电机栅极驱动器而开发。该30A三相无刷直流驱动级采用梯形换向与控制技术，可驱动无刷直流电机运行。该器件为所有电源配备了状态指示LED，以及故障指示LED，为用户提供直观反馈。本套件需搭配TI LAUNCHXL-F280049C C2000 LaunchPad使用，以实现DRV8363-Q1控制，以及故障监控与上报功能。
特性
- 最大工作电压为8V至85V，支持12V至48V应用
- 100%占空因数PWM控制，峰值栅极驱动电流为1A/2A
- 32级可配置IDRIVE，实现精细的压摆率调节
- 3个集成式低输入失调漂移CSA
- 5V与3.3V板载LDO
应用
- 电器、无绳园艺与电动工具、割草机
- 无刷直流 (BLDC) 电机模块和PMSM
- 风扇、泵和伺服驱动器
- 电动自行车、电动踏板车和电动交通
- 无绳真空吸尘器
- 无人机、工业和物流机器人以及遥控玩具

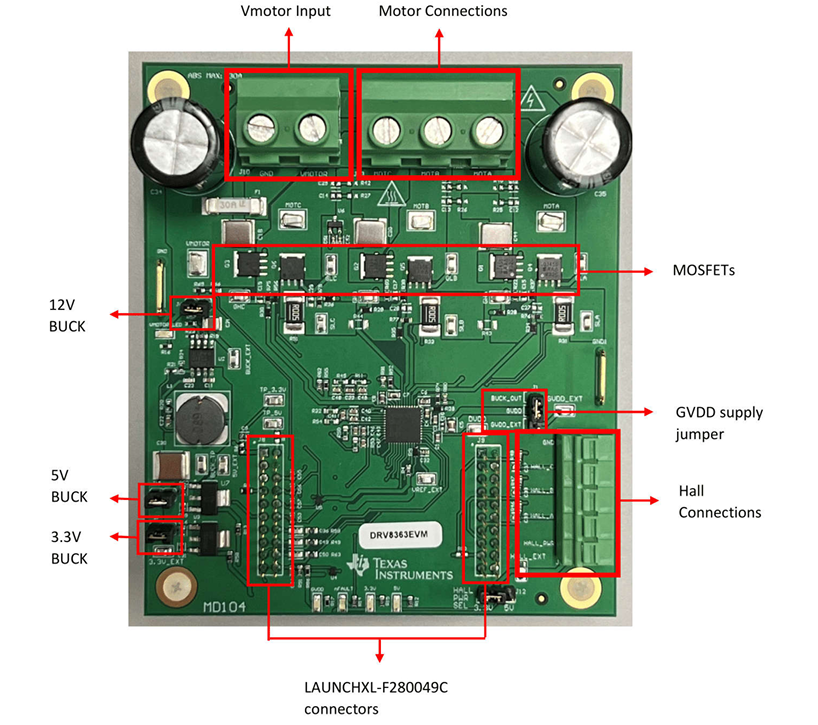

板概述
DRV8363-Q1EVM与LAUNCHXL-F280049C插配
相关智能栅极驱动器
Texas Instruments DRV8363-Q1 48V电池供电三相智能栅极驱动器
提供三个半桥栅极驱动器，每个均可驱动高侧和低侧N沟道功率MOSFET。
相关套件
Texas Instruments LAUNCHXL-F280049C LaunchPad开发套件
用于Piccolo F28004x系列（包括InstaSPIN-FOC）的低成本评估和开发工具。
发布日期: 2025-10-28
| 更新日期: 2026-01-21
