Texas Instruments DRV8376EVM评估模块
Texas Instruments DRV8376EVM评估模块设有用于三相电机驱动器应用的集成IC。该器件配有单芯片功率级设计，支持用户驱动4.5V至65V无刷直流电机。
TMS320F280049C 基于微控制器的电路板采用TI DRV8376的硬件，并设有参考软件，可向DRV8376发送基本信号，从而旋转三相无刷直流电机。
GUIComposer软件使用户能够对设置进行编程，允许电机旋转，并监控系统的故障状况。
特性
- 4.5 V至65 V工作电压（绝对最大值70 V）
- 高峰值输出电流处理能力：4.5 A
- AVDD 和GVDD稳压器
- 电源和故障LED
- 集成CSA，用于三相低侧电流测量
- 可提供C2000 (LAUNCHXL-F280049C) 传感器梯形固件
应用
- 无刷直流 (BLDC) 电机模块
- HVAC电机
- 办公自动化设备
- 工厂自动化和机器人
- 无线天线电机
- ATM（自动取款机）
- 无人机
套件内容
- DRV8376EVM
- EVM免责声明－自述文件
相关电机驱动器
Texas Instruments DRV8376三相集成FET电机驱动器
该器件提供栅极驱动和功率级，用于驱动4.5V至65V无刷直流电机。
套件
Texas Instruments LAUNCHXL-F280049C LaunchPad开发套件
用于Piccolo F28004x系列（包括InstaSPIN-FOC）的低成本评估和开发工具。

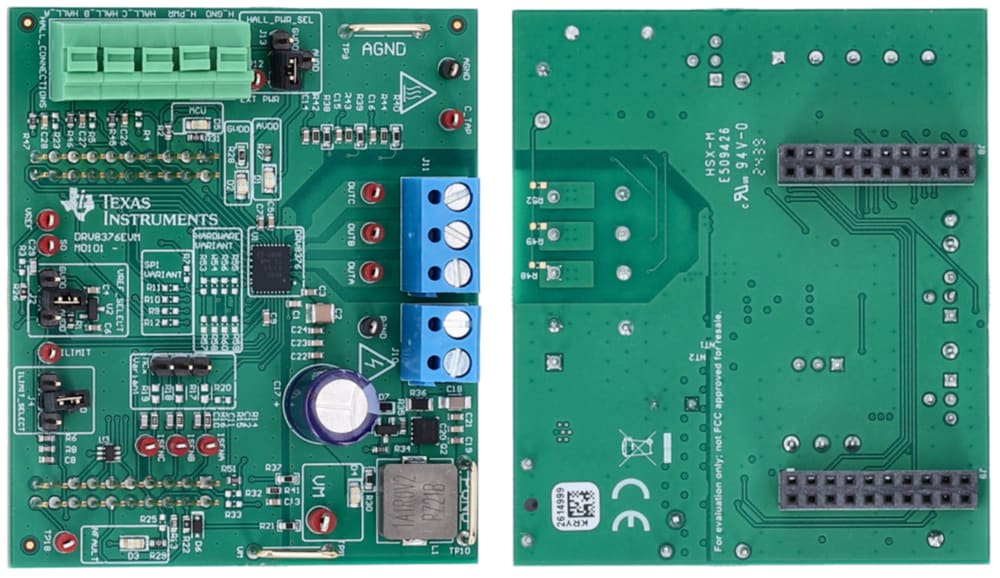

布局

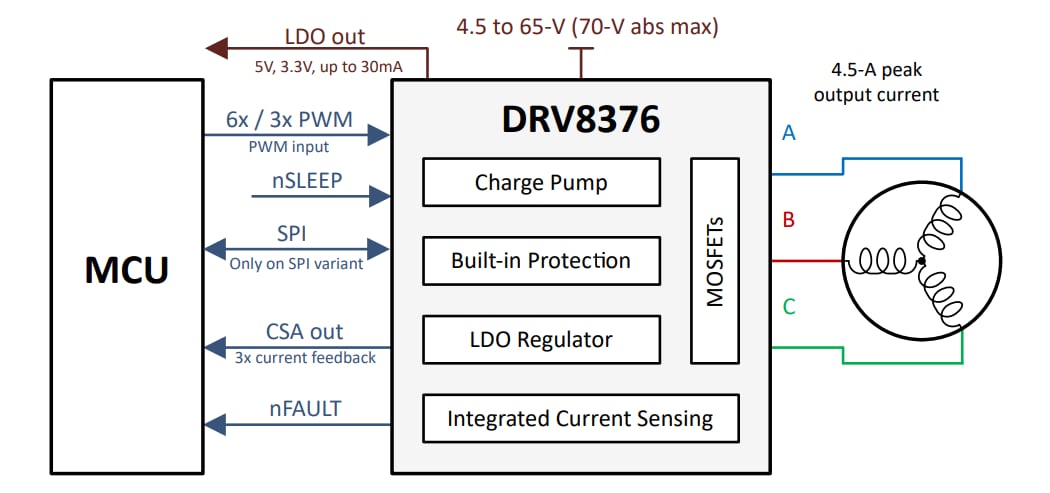

简化示意图

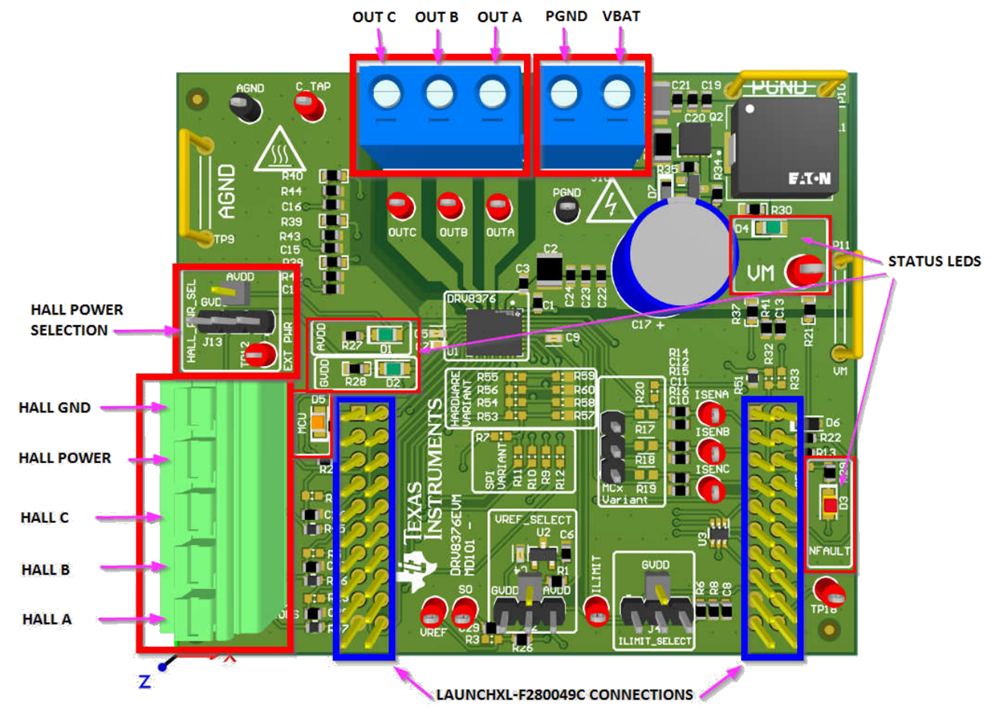

主要硬件模块
DRV8376EVM LaunchXL-F280049C连接

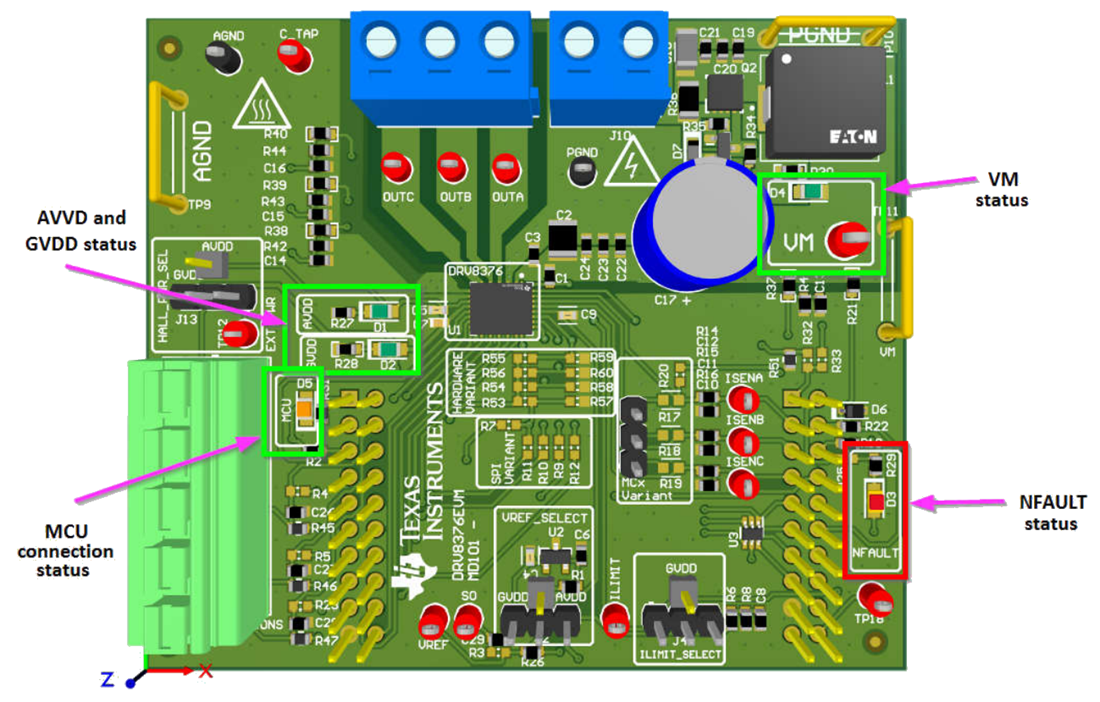

LED 指示灯
发布日期: 2025-05-23
| 更新日期: 2025-06-03
