Texas Instruments DRV8428步进电机驱动器
Texas Instruments DRV8428步进电机驱动器用于工业和消费类应用。该器件完全集成，具有两个N沟道功率MOSFET H桥驱动器、一个微步进分度器和集成电流检测功能。DRV8428可驱动高达1A的满量程输出电流（取决于PCB设计）。
Texas Instruments DRV8428采用内部电流检测架构，无需两个外部电源检测电阻器，从而节省了PCB面积和系统成本。该器件采用内部PWM电流调节方案，可在智能调节和混合衰减选项之间进行选择。智能调谐能够自动调节步进电机，使其具有最佳电流调节，并且能够对电机变化和老化问题进行补偿，以及减小电机可听到的噪声。
简单的STEP/DIR接口允许外部控制器管理步进电机的方向和步进速率。该设备可配置为不同的步进模式，从全步进到1/256微步进。专用nSLEEP引脚提供低功耗睡眠模式，待机静态电流极低。提供电源欠压、过流、短路和过温保护功能。EN/nFAULT引脚可提示故障条件。
特性
- PWM微步进电机驱动器
- 简单的STEP/DIR接口
- 高达1/256微步进分度器
- 集成式电流感应功能
- 无需感测电阻器
- 满量程电流精度：±6%
- 智能调节衰减技术和混合衰减选项
- 4.2 V至33 V工作电源电压范围
- RDS(ON)（24V、25°C时，高侧+低侧电阻为1500mΩ）
- 每桥电流容量（峰值1.7A、全量程1A、有效值0.7A）
- 可配置关断时间脉宽调制 (PWM) 斩波
- 7µs、16µs或32µs
- 支持1.8 V、3.3 V、5.0 V逻辑输入
- 低电流休眠模式 (2μA)
- 适用于低电磁干扰 (EMI) 的扩频时钟
- 小型封装尺寸和占位面积
- 保护特性
- VM欠压闭锁 (UVLO)
- 过流保护 (OCP)
- 热关断 (OTSD)
- 故障状态输出 (EN/nFAULT)
应用
- 打印机和扫描仪
- 舞台照明设备
- 缝纫机
- 安防和半球摄像机
- 办公和家居自动化
- 工厂自动化和机器人
- 医疗应用

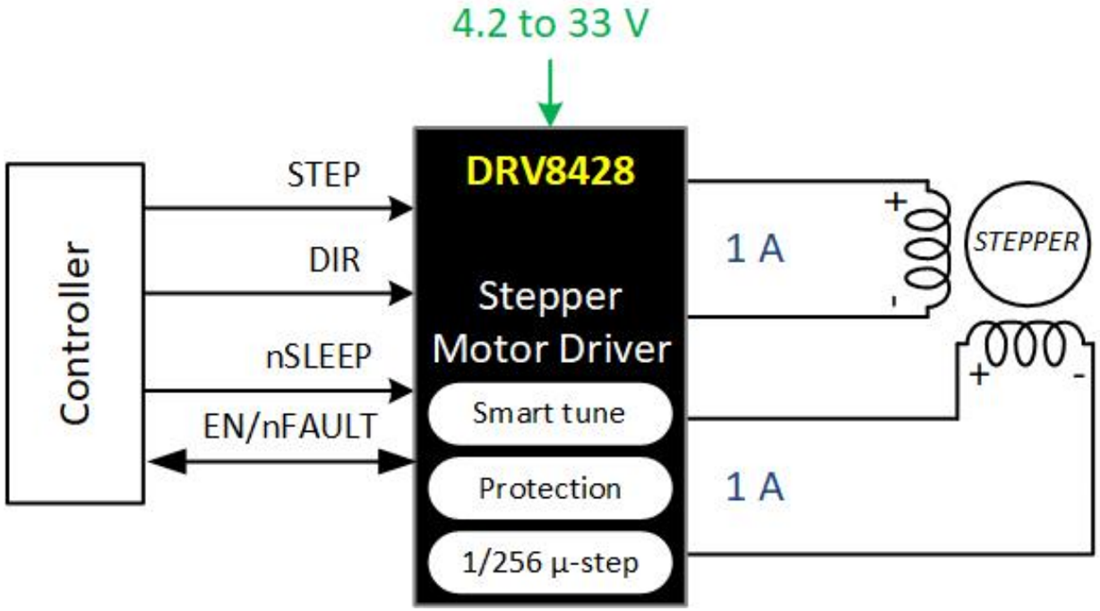

简化示意图
相关开发工具
Texas Instruments DRV8428EVM电机驱动器评估模块
轻松评估DRV8428双极步进电机用集成电机驱动器解决方案的运行情况。
