Texas Instruments DRV842xE/DRV842xP双路半桥电机驱动器

Texas Instruments DRV842xE/DRV842xP双路半桥电机驱动器是双路半桥电机驱动器，适用于各种工业应用。这些器件可用于驱动两个直流电机或一个双极性步进电机。该驱动器的输出级包括N沟道功率MOSFET，配置为两个全半桥、电荷泵稳压器、电流检测和调节以及保护电路。集成电流检测采用内部电流镜架构，无需大功率并联电阻器，可以节省电路板面积并降低系统成本。该器件具有低功耗休眠模式，可通过关断大部分内部电路实现超低静态电流消耗。该器件具有各种内部保护特性，包括电源欠压锁定 (UVLO)、电荷泵欠压 (CPUV)、输出过流 (OCP) 和器件过热 (TSD)。

Texas Instruments DRV8424E/P能够驱动具有高达2.5 A满量程或有刷电机的步进电机，峰值高达4 A。DRV8425E/P能够驱动具有高达2A满量程或有刷电机的步进电机，峰值高达3.2A（取决于PCB设计）。

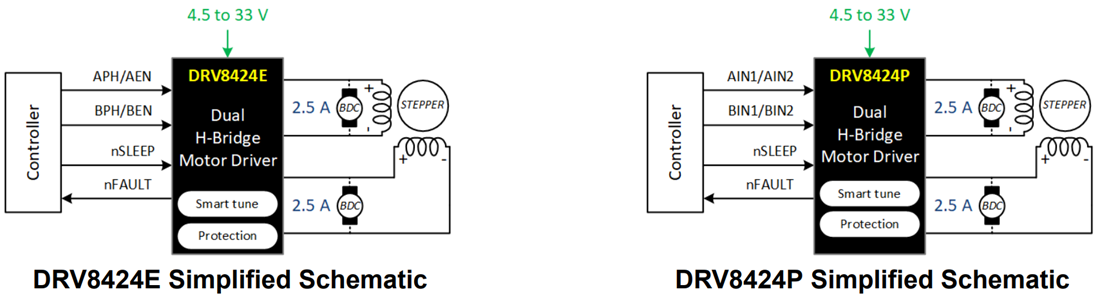

特性

双半桥电机驱动器
- 一个双极步进电机
- 双路双向有刷直流电机
- 四个单向有刷直流电机
集成式电流感应功能
- 无需检测电阻
- 满量程电流精度：±5%
4.5 V至33 V工作电源电压范围
多种控制接口选项
- 相位/使能 (PH/EN)
- PWM (IN/IN)
智能调节、快速和混合衰减选项
低R_DS(ON)
- DRV8424E/P：330 mΩ HS + LS（24 V、25 °C时）
- DRV8425E/P：550 mΩ HS + LS（24 V、25 °C时）
每桥大载流能力
- DRV8424E/P：4 A峰值（有刷）、2.5 A满量程（步进）
- DRV8425E/P：3.2 A峰值（有刷）、2 A满量程（步进）

引脚对引脚兼容
- DRV8426E/P：33V，900mΩ HS + LS
- DRV8436E/P：48V，900MΩ HS + LS
- DRV8434E/P：48V、330mΩ HS + LS
可配置关断时间脉宽调制 (PWM) 斩波
- 7µs、16µs、24µs或32µs
支持1.8V、3.3V、5.0V逻辑输入
低电流休眠模式 (2μA)
适用于低电磁干扰 (EMI) 的扩频时钟
有刷直流应用中的浪涌电流限制
小型封装尺寸和占位面积
保护特性
- VM欠压闭锁 (UVLO)
- 电荷泵欠压 (CPUV)
- 过流保护 (OCP)
- 热关断 (OTSD)
- 故障状态输出 (nFAULT)
