Texas Instruments DRV8434A/DRV8434A-Q1步进驱动器

Texas Instruments DRV8434A/DRV8434A-Q1步进驱动器完全集成了两个N沟道功率MOSFET H桥驱动器、微步进分度器和集成电流检测功能。DRV8434A/DRV8434A-Q1可驱动高达2.5A的满量程输出电流（取决于PCB热设计）。DRV8434A/DRV8434A-Q1集成电流检测功能的步进驱动器专为工业和消费应用而设计。Texas Instruments DRV8434A-Q1器件通过了AEC-Q100汽车应用认证。

特性

  • PWM微步进电机驱动器
    • 简单的STEP/DIR接口
    • 高达1/256微步进分度器
  • 集成电流检测功能
    • 无需检测电阻器
    • 满量程电流精度：±4%
  • 智能调谐纹波控制衰减
  • 通过GPIO引脚进行失速检测
  • 4.5至48V的工作电源电压范围
  • 低RDS(ON) ：330mΩ HS+LS（24V、25°C时）
  • 2.5A满量程、1.8Arms 大电流容量
  • 支持1.8 V、3.3 V、5.0 V逻辑输入
  • 低电流休眠模式 (2μA)
  • 扩频时钟，实现低EMI
  • 小型封装尺寸和占位面积
  • 保护特性
    • VM欠压闭锁 (UVLO)
    • 电荷泵欠压 (CPUV)
    • 过流保护 (OCP)
    • 无传感停转检测
    • 开路负载检测 (OL)
    • 热关断 (OTSD)
    • 故障状态输出 (nFAULT)

应用

  • 打印机和扫描仪
  • ATM和现金处理机
  • 纺织机械
  • 舞台照明设备
  • 办公和家居自动化
  • 工厂自动化和机器人
  • 医疗应用
  • 3D打印机

数据手册

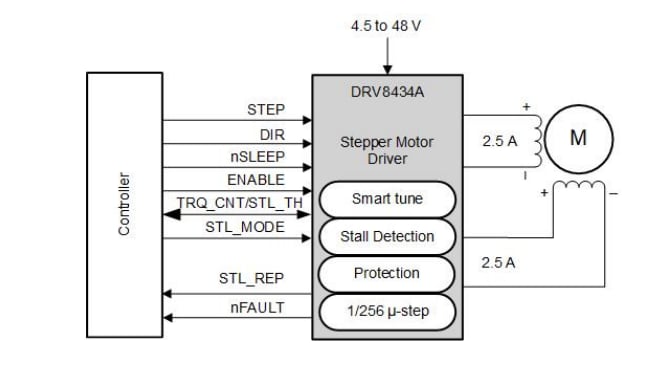

简化示意图

原理图 - Texas Instruments DRV8434A/DRV8434A-Q1步进驱动器

相关开发工具

Texas Instruments DRV8434AEVM评估模块

评估DRV8434A双极步进电机用集成电机驱动器解决方案的运行情况。

Learn More关于Texas Instruments DRV8434AEVM评估模块 View Products与Texas Instruments DRV8434AEVM评估模块相关
