Texas Instruments DRV8452半桥步进电机驱动器
Texas Instruments DRV8452半桥步进电机驱动器是一款宽电压、大功率、高性能步进电机驱动器。该器件支持高达48V的电源电压，集成式MOSFET（具有100mΩ HS+LS导通电阻）支持高达5A的电流。
自动扭矩特性可根据负载扭矩调整电流，从而提高效率。静止省电模式可减少电机保持状态下的功率损耗。静音步进可在低速和静止状态下实现无噪声运行。采用内部电流检测，无需再使用检测电阻，从而缩小PCB面积并降低成本。内置分度器支持高达1/256微步，自动微步模式对输入STEP信号进行插值，从而减少控制器的开销。无传感器失速检测消除了系统的末端停止。该器件支持其他保护和诊断功能，可实现稳健可靠的运行。
Texas Instruments DRV8452只需极少的调整即可配置这些功能。与外部FET驱动器相比，它支持更高的功率密度，PCB面积更小。凭借高能效以及精确无噪声运行，DRV8452成为高性能步进系统的理想选择。
特性
- 步进电机驱动器
- 具有STEP/DIR引脚的SPI或H/W接口
- 高达1/256微步进分度器
- 工作电源电压范围：4.5V至48V
- 支持标准24V和36V电源轨
- 低RDS(ON) ：100mΩ HS+LS（24V、25°C时）
- 每桥电流容量高
- DDW封装：5A满量程、3.5A均方根电流
- PWP封装：4A满量程、2.8A均方根电流
- DDW封装与以下器件引脚对引脚兼容
- DRV8462/61：65V、3-10A
- PWP封装与以下器件引脚对引脚兼容
- SPI接口：DRV8434S：48V、2.5A
- H/W接口：DRV8424/26：33V、1.5-2.5A
- 集成电流检测和调节
- 满量程电流精度：5%
- 智能调谐和混合衰减调节选项
- 静音步进衰减模式，可在停机和低速条件下实现静音运行
- 自动微步进模式，用于步进频率插值
- 可定制微步进分度器表
- 自动扭矩，用于负载相关电流控制
- 关断省电模式
- 支持1.8V、3.3V、5.0V逻辑输入
- 低电流休眠模式 (3 µA)
- 独立逻辑电源电压（VCC）
- 保护和诊断功能
- 无传感器失速检测
- VM欠压闭锁 (UVLO)
- 开路负载检测 (OL)
- 过流保护 (OCP)
- 热关断 (OTSD)
- 故障状态输出 (nFAULT)
- 分度器零位输出 (nHOME)
应用
- 纺织机器、缝纫机
- 工厂自动化、步进驱动器和机器人
- 医疗成像、诊断和设备
- 舞台灯光
- ATM、点钞机
- PLC、DCS和PAC
- 多功能打印机
- 3D打印机
- 户外IP摄像头

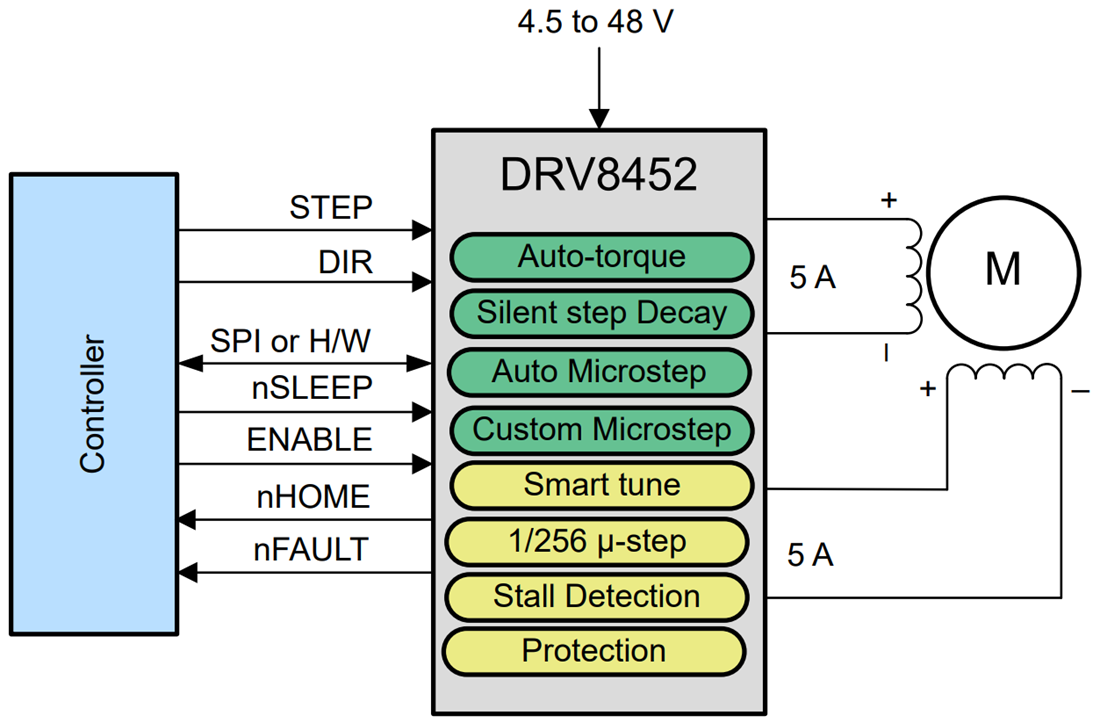

简化示意图
