Texas Instruments DRV8601触觉驱动器
Texas Instruments DRV8601触觉驱动器是一款单电源触觉驱动器，优化用于通过单端PWM输入信号驱动直流电机（偏心旋转质量或ERM）或线性振荡器（线性谐振执行器或LRA）。DRV8601具有100µs快速导通时间，是一款出色的触觉驱动器，用于手机和其他便携式电子设备。
DRV8601采用3.3V电源供电，可驱动高达400mA电流。负载下近轨到轨输出摆幅可确保为大多数直流电机提供足够的电压驱动。差分输出驱动支持快速反转输出两端的电压极性，从而实现顺时针和逆时针控制电机速度，实现电机快速停止。宽输入电压范围可实现精确控制直流电机和线性振荡器的速度。
DRV8601的典型静态电流为1.7mA，关断电流为10nA，非常适合用于便携式应用。Texas Instruments DRV8601具有热保护和输出短路保护功能，可防止器件在故障情况下受损。
特性
- 高电流输出：400mA
- 宽电源电压范围（2.5V至5.5V），用于直接电池运行
- 超低静态电流：1.7mA（典型值）
- 快速启动时间：100µs
- 低关断电流：10nA
- 输出短路保护
- 热保护
- 使能引脚兼容1.8V
- 采用3mm × 3mm VQFN封装 (DRB) 和2mm × 2mm MicroStar Junior™ PBGA封装 (ZQV)
应用
- 手机
- 平板电脑
- 便携式游戏机
- 便携式导航设备
- 家电控制台

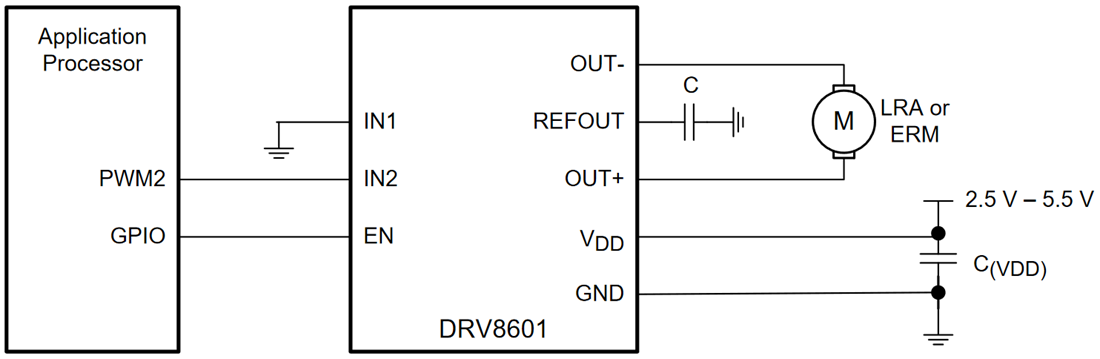

功能框图
