Texas Instruments DRV8844A四通道半桥驱动器
Texas Instruments DRV8844A四通道半桥驱动器是一款四通道、可单独控制的设备，适用于各种应用。DRV8844A在24V电压和25°C温度下支持高达2.5A峰值或1.75A RMS输出电流，具有适当的PCB散热。该驱动器的输出级包含配置为四个独立半桥的N沟道功率MOSFET，从而使器件能够用于驱动两个直流电机、一个步进电机、四个螺线管或其他负载。每个输出可以是LS开关（低侧开关）、HS开关（高侧开关）或推挽输出驱动器。提供单独控制每个1/2 H桥的独立输入为了能够使用分体式（正极和负极）电源运行，逻辑输入和nFAULT输出以单独的悬空接地引脚为基准。
TI DRV8844A四通道半桥驱动器支持在每个单独半桥上连接检测电阻器，从而实现电机控制等应用的系统级电流检测。提供用于过流保护、短路保护、欠压闭锁和过热保护的内部关断功能。
特性
- 四通道半桥驱动器
- 独立控制每个半桥
- 可作为低侧或高侧开关使用
- 可以将输出并联
- 低侧MOSFET RDS(ON)：每个FET 210mΩ
- 最大驱动电流：2.5 A（24 V、25 °C时）
- 双极电源支持高达±32.5V
- 工作电源电压范围：8 V至65 V
- 用于连接可选检测电阻的单独电源接地端
- 内置3.3 V、10 mA LDO稳压器
- 行业标准IN/EN数字控制接口
- 可驱动力各种类型的负载 -
- 四个螺线管、阀门或继电器
- 两个有刷直流电机
- 一台步进电机
- 一台或两台珀耳帖热电冷却器 (TEC)
- 一台三相无刷直流 (BLDC) 电机
- 保护特性
- VM欠压闭锁 (UVLO)
- 过流保护 (OCP)
- 热关断 (TSD)
- 故障状态输出 (故障)
应用
- 纺织机械
- 办公室自动化机器
- 游戏机
- 工厂自动化
- 电机驱动力
- 舞台照明
- 热电冷却器 (TEC)

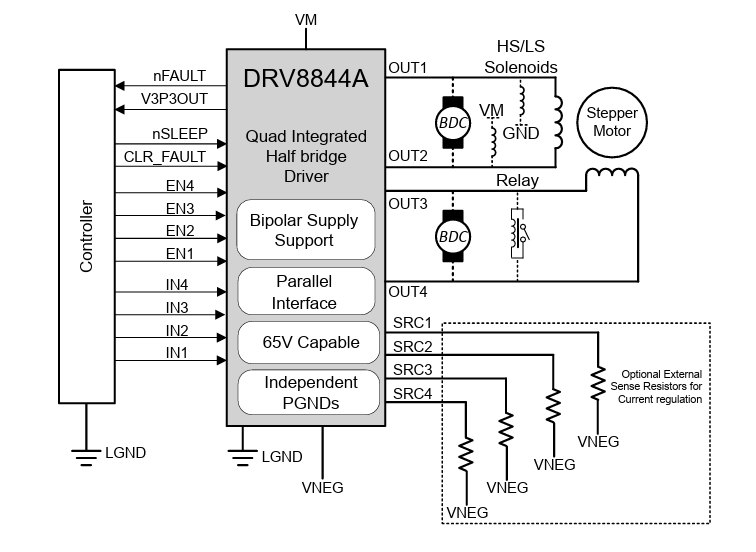

简化原理图
发布日期: 2025-12-18
| 更新日期: 2026-01-11
