Texas Instruments DRV8889-Q1汽车步进驱动器
Texas Instruments DRV8889-Q1汽车步进驱动器 支持高达1.5A的满量程电流，带有 内部微步进分度器。该器件采用智能调谐衰减 技术、先进失速检测算法和集成电流感应功能。Texas Instruments DRV8889-Q1 采用简单的步进/方向接口来管理 方向和步进速率，支持高达 1/256级的微步进。 集成电流感应功能不再 需要两个外部电阻器。这一功能可节省电路板 空间和成本。通过先进的失速检测 算法，设计人员可以检测电机是否停止， 并根据需要采取相应措施，从而提高效率并降低噪音。
特性
- 符合汽车应用类AEC-Q100标准
- 高达1/256微步进
- 集成电流感应功能
- 不需要电阻器
- 智能调节衰减技术、 固定慢速和混合衰减选项
- 工作电源电压范围：4.5V至45 V
- 低 RDS（ON）：900mΩ HS + LS（13.5V、25°C时）
- 每桥电流容量大
- 2.4A峰值、1.5A满量程、1.1A rms
- TRQ_DAC位，调节满量程电流
- 可配置关断时间脉宽调制（PWM）斩波
- 7μs、16μs、24μs或32μs
- 简单的STEP/DIR接口
- SPI，支持菊花链
- 低电流休眠模式 (2μA)
- 可编程输出转换率
- 扩频时钟，最大限度地降低EMI
- 保护特性
- VM欠压锁闭
- 过流保护
- 停转检测
- 开路负载检测
- 过热警告和关断
- 欠温警告
- 故障状态指示引脚 (nFAULT)
应用
- 汽车双极步进电机
- 大灯位置调整
- 平视显示器 (HUD)
- HVAC步进电机
- 电子燃油喷射 (EFI)

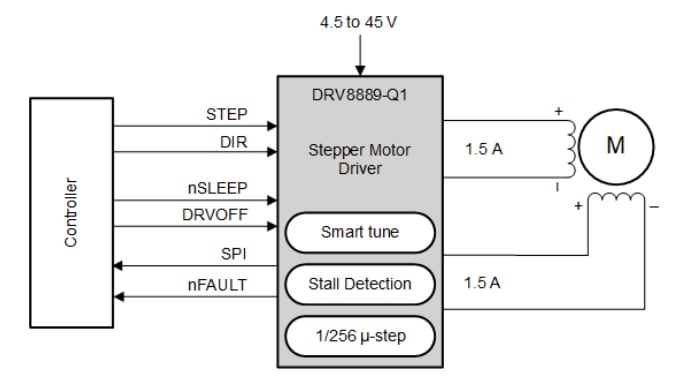

简化示意图
相关开发工具
Texas Instruments DRV8889-Q1EVM评估模块
评估DRV8889-Q1集成式双路半桥驱动器（用于汽车步进电机应用）。
