Texas Instruments DRV8935四通道半桥驱动器
Texas Instruments DRV8935四通道半桥驱动器设计用于驱动多达四个电磁阀负载、两个直流电机、一个步进电机或其他负载。每个通道的输出级包括采用半桥配置的N沟道功率MOSFET。简易PWM接口可轻松对接控制器。
TI DRV8935驱动器采用单电源供电，支持4.5V至33V宽输入电源电压范围。DRV8935每通道可提供高达2.5A峰值或1.75A RMS输出电流（取决于PCB设计）。具有低功率休眠模式，可关断大部分内部电路，以达到低静态电流消耗。
该器件的保护功能包括欠压闭锁、每个FET上的过流保护、短路保护和过热保护。nFAULT引脚可提示故障条件。
特性
- 四通道半桥驱动器
- 可驱动多达四个电磁阀负载、两个直流电机、一个步进电机或其他负载。
- 集成电流检测和调节
- 工作电源电压范围：4.5V至33V
- 低RDS(ON)：330mΩ HS + LS（24V、25°C时）
- 在24V、25°C情况下，最大2.5A驱动电流
- 引脚对引脚兼容-
- 33V、900mΩ HS + LS DRV8932
- 48V、330mΩ HS + LS DRV8955
- 小型封装尺寸和占位面积
- 支持1.8V、3.3V、5.0V逻辑输入
- 可配置关断时间脉宽调制 (PWM) 斩波
- 7、16、24或32µs
- 低电流休眠模式 (2μA)
- 适用于低电磁干扰 (EMI) 的扩频时钟
- 保护特性
- VM欠压闭锁 (UVLO)
- 电荷泵欠压 (CPUV)
- 过流保护 (OCP)
- 热关断 (OTSD)
- 故障状态输出 (nFAULT)
应用
- 冰箱阻尼器和制冰机
- 纺织机械
- 办公和家居自动化
- 工厂自动化和机器人
- 洗衣机、烘干机和洗碗机
- 游戏机
- 通用电磁阀负载

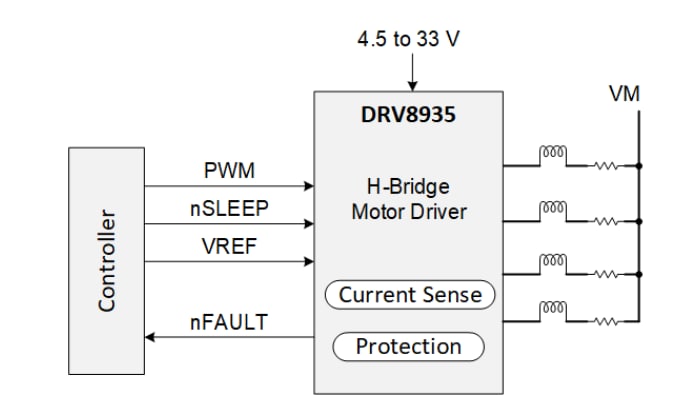

简化示意图
相关开发工具
Texas Instruments DRV8935PEVM桥式驱动器评估模块
用于轻松评估DRV8935，即具有电流调节功能的四通道独立半桥驱动器。
发布日期: 2021-02-03
| 更新日期: 2022-03-11
