Texas Instruments DRV8952 55V四通道半桥驱动器
Texas Instruments DRV8952 55V四通道半桥驱动器是一款适用于各种工业应用的宽电压、高功率、四通道半桥驱动器。该器件支持高达55V的电源电压，集成式MOSFET具有50mΩ 导通电阻，采用DDW封装时，每个输出的电流最高可达5A；采用PWP封装时，每个输出的电流最高可达4A。
Texas Instruments DRV8952可用于驱动最多四个螺线管或阀门、一个步进电机、两个有刷直流电机、一个 BLDC或PMSM电机以及最多两个热电冷却器（珀耳帖元件）。器件的输出级包括配置为四个独立半桥的N沟道功率MOSFET、电荷泵稳压器、电流检测和调节电路、电流检测输出以及保护电路。
高侧MOSFET上的集成电流检测功能可让器件在负载从输出端接地时调节电流。可调外部电压基准 (VREF) 可设置电流调节限值。对于DDW封装，该器件还提供四个比例电流输出引脚，每个引脚对应一个半桥高侧FET。可选的外部检测电阻可从PGND引脚连接到系统接地。
提供一种低功耗睡眠模式，可实现超低静态电流。提供的内部保护特性包括：电源欠压锁定 (UVLO)、电荷泵欠压 (CPUV) 保护、输出过流 (OCP) 保护和器件过热 (OTSD) 保护。
特性
- 四通道半桥驱动器
- 每个半桥独立控制
- 工作电源电压范围：4.5V至55V
- 低RDS(ON) ：每个FET 50mΩ（24V、25°C）
- 大电流容量
- DDW封装每个输出高达5A
- PWP封装每路输出电流高达4A
- 可驱动各种类型的负载
- 最多四个螺线管或阀门
- 一台步进电机
- 两个有刷直流电机
- 一个或两个热电冷却器 (TEC)
- 一台三相无刷直流电机
- 一台三相永磁同步电动机 (PMSM)
- 集成电流检测和调节
- 高侧MOSFET的电流检测
- 每个半桥 (DDW) 的IPROPI输出
- 最大电流下5%的感应精度
- 可选的外部检测电阻器
- 引脚对引脚兼容
- DRV8955PWP ：48V、四通道半桥驱动器
- DRV8962DDW ：65V、四通道半桥驱动器
- 独立的逻辑电源电压 (VCC) (DDW)
- 可编程输出上升/下降时间 (DDW)
- 可编程故障恢复方法 (DDW)
- 支持1.8V、3.3V、5.0V逻辑输入
- 低电流休眠模式 (3μA)
- 保护特性
- VM欠压闭锁 (UVLO)
- 电荷泵欠压 (CPUV)
- 过流保护 (OCP)
- 热关断 (OTSD)
- 故障状态输出 (nFAULT)
应用
- 工厂自动化、步进驱动器和机器人
- 医疗成像、诊断和设备
- 舞台灯光
- PLC
- TEC驱动器
- BLDC电机模块
- 有刷直流和步进电机驱动器

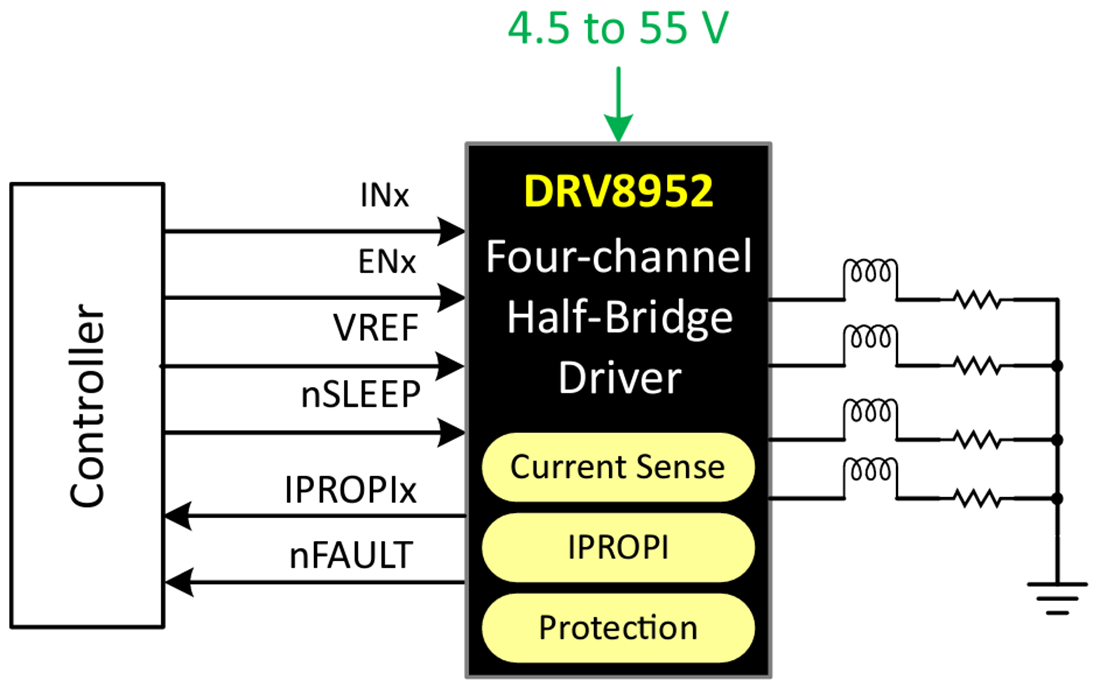

简化示意图
