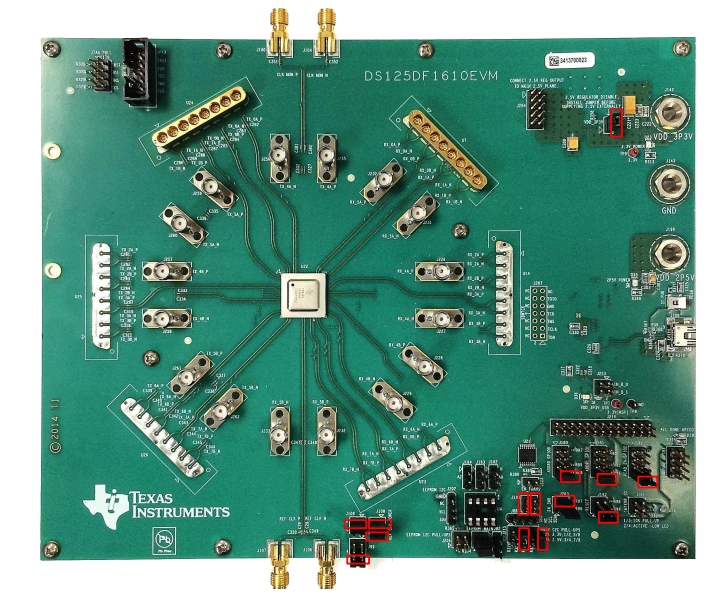

Texas Instruments DS125DF1610EVM评估模块
Texas Instruments DS125DF1610EVM评估模块用于轻松评估DS125DF1610。通过纵向的SMA连接器，可以连接到DS125DF1610中的四路2输入高速发送与接收终端。因此，用户可以评估器件的接收和发送信号条件特性以及4x4模拟交叉点开关。
用户需要通过SMA连接器向DS125DF1610EVM评估模块提供电源和高速流量。通过SMBus端口和GUI软件，用户还可评估其他特性，如集成式眼图监视器 (EOM)、模式发生器以及PRBS校验器。
特性
- 可通过SMBus端口编程
- 支持9.8Gbps至12.5Gbps以及2、4、8分频数据速率
- 4x4模拟交叉点开关
- 符合IEEE 1149.1和1149.6标准的JTAG端口
- EVM支持单电源（2.5V或3.3V）
概述
发布日期: 2019-10-08
| 更新日期: 2023-12-07
