Texas Instruments DS160PR412-421EVM评估模块

Texas Instruments DS160PR412-421EVM评估模块提供一个高带宽平台，用于评估DS160PR412和DS160PR421四通道PCI Express 4.0线性转接驱动器的信号调理特性。TI DS160PR412-421EVM评估模块可使用板上的PCIe边缘连接器直接插入服务器或PC主板上的PCIe插槽，并使用评估模块上的两个PCIe连接器中的一个与PCIe附加卡配对。

两个DS160PR412和两个DS160PR421器件可延长PCI-Express® 4.0 16x总线的传输距离。DS160PR412-421EVM板可用于标准合规性测试、性能评估和初始系统原型设计。

特性

  • PCIe x16和PCIe x8转接卡具有两个DS160PR412和两个DS160PR421 4通道单向线性转接驱动器，工作频率高达25Gbps
  • DS160PR412：线性转接驱动器，带1:2多路复用器
  • DS160PR421：线性转接驱动器，带2:1解复用器
  • 线性均衡，无缝支持链路培训和PCIe通道扩展
  • CTLE可在8GHz时提升至18dB
  • 通过引脚控制、SMBus或I2C进行器件配置和MUX选择
  • 直通布局，无需散热片
  • 工业温度范围：–40°C至85°C

应用

  • PCI Express Gen 1、2、3和4
  • 高达25Gbps的高速接口
  • 企业服务器主板、工作站
  • 企业级存储设备
  • 企业级插件卡、端点

布局

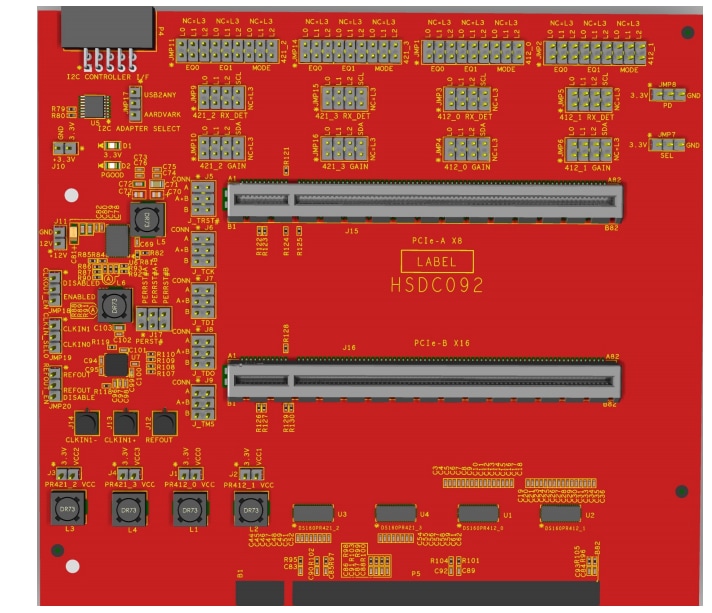

Texas Instruments DS160PR412-421EVM评估模块
发布日期: 2021-01-05 | 更新日期: 2022-03-11
