Texas Instruments DS160PR810EVM-RSC评估模块
Texas Instruments DS160PR810EVM-RSC评估模块是一个完整的宽带宽平台，用于评估DS160PR810八通道PCI-Express 4.0线性转接驱动器的信号调理特性。TI DS160PR810EVM-RSC评估模块具有四个DS160PR810线性转接驱动器，可延长PCIe Gen-4 x 16总线的传输距离。
DS160PR810EVM-RSC评估模块可通过电路板的一端插入服务器或PC主板上的PCIe插槽，并使用连接到电路板另一端的跨式安装连接器与PCIe附加卡配对。DS160PR810EVM-RSC评估板可用于标准合规性测试、性能评估和初始系统原型设计。
特性
- PCIe x16转接卡选项，具有4个8通道单向线性转接驱动器，工作速率高达25Gbps
- 线性均衡，无缝支持链路培训和PCIe通道扩展
- CTLE可在8GHz时提升至18dB
- 通过GPIO或I2C/SMBus进行可编程器件配置
- 板载12V至3.3V、2A降压直流-直流转换器
- 工业温度范围：–40°C至85°C
- 直通式布局，采用5.5mm × 10mm、64引脚、无引线WQFN间距0.4mm封装
应用
- PCI Express Gen-1、2、3和4
- 高达25Gbps的高速接口
- 企业服务器主板、工作站
- 企业级存储设备
- 企业级插件卡、端点

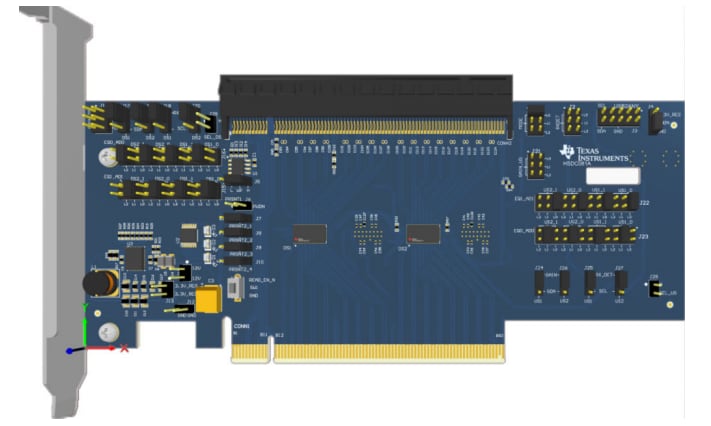

布局
相关产品
Texas Instruments DS160PR822 8通道线性转接驱动器
线性转接驱动器，设计用于支持PCIe 4.0和Ultra Path Interface (UPI) 2.0（高达16Gbps）。
Texas Instruments DS160UP822 8通道线性转接驱动器
高性能线性转接驱动器，设计用于支持Ultra Path Interface (UPI) 2.0（高达16Gbps）。
