Texas Instruments DS320PR410四通道线性转接驱动器
Texas Instruments DS320PR410四通道线性转接驱动器是低功耗、高性能转接驱动器，设计用于支持PCle™ 5.0、CXL 2.0、UPI 2.0以及最高32Gbps的接口。这些线性转接驱动器或中继器支持交流耦合接口，例如DP、SATA、SAS和XFI。DS320PR410转接驱动器具有160mW/channel的低有功功率、100ps的超低延迟以及在16GHz下-10dB的回波损耗。这些转接驱动器在3.3V单电源电压和-40°C至85°C的温度范围下运行。DS320PR410转接驱动程序用于机架服务器、高性能计算、网络附加存储、网络接口卡 (NIC)、有源电缆、个人电脑和硬件加速器。
DS320PR410线性转接驱动器由独立运行的单通道组成，每个通道都包含一个连续时间线性均衡器 (CTLE) 和一个线性输出驱动器。这些转接驱动器可配置为引脚模式、SMBus/I2C初级模式和SMBus/I2C次级模式。DS320PR410转接驱动器不需要散热器，采用4mm x 6mm 40引脚WQFN封装。
特性
- 支持PCle™ 5.0、CXL 2.0、UPI 2.0以及最高32Gbps接口
- 通过一个或多个DS320PR410支持 x4、x8、x16和x24总线宽度
- 支持AC耦合接口，例如SAS、SATA、DP和XFI
- CTLE在16GHz时提升高达22dB
- 100ps超低延迟
- 160mW/通道低有功功率
- 引脚设置、SMBus或EEPROM编程
- PCle用例的协议无关检测
- 与协议无关的线性转接驱动器可无缝支持PCle链路训练
- 内部稳压器可抵抗电源噪声
- PRBS数据的45fs低附加随机抖动
- 无需散热器
- 3.3V单电源电压
- 工作温度范围：-40°C至85°C

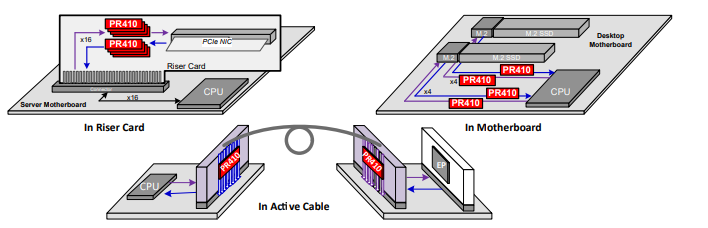

应用
- 机架服务器、微型服务器和塔式服务器
- 高性能计算
- 存储区域网络 (SAN) 和主机总线适配器 (HBA) 卡
- 网络附加存储
- 网络接口卡 (NIC)
- 有效连接线
- 台式电脑和主板
- 硬件加速器

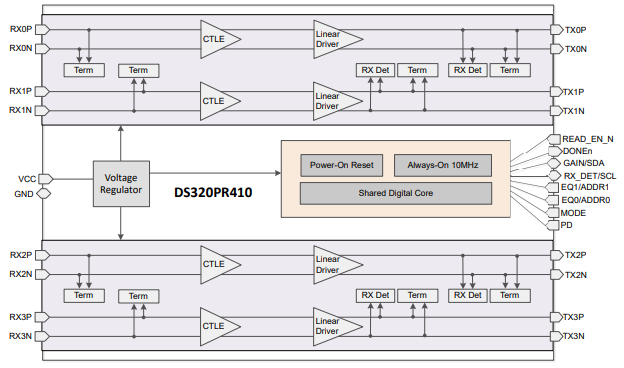

功能框图
相关开发工具
Texas Instruments DS320PR410-RSC-EVM再驱动器评估模块
评估DS320PR410 PCI-Express 5.0线性再驱动器的信号调理功能。
