Texas Instruments DS320PR410-RSC-EVM再驱动器评估模块
Texas Instruments DS320PR410-RSC-EVM再驱动器评估模块 (EVM) 为评估DS320PR410四通道PCI-Express 5.0线性再驱动器的信号调理功能提供一个完整的高带宽平台。Texas Instruments DS320PR410-RSC-EVM评估板可用于标准符合性测试、性能评估和初始系统原型开发。
特性
- PCIe x16 Riser选项，具有8个4通道单向线性转接驱动器，工作速率高达32Gbps
- 线性均衡，无缝支持链路培训和PCIe通道扩展
- CTLE在16 GHz时提升高达22 dB
- 可通过EEPROM、GPIO、I2C或SMBus对设备进行编程配置
- 板载12V至3.3V、2A降压型直流-直流转换器
- 工业温度范围：–40°C至85 °C
- 采用4mm×6mm、40引脚、无引线WQFN 0.4 mm间距封装的流通式布局
应用
- PCI Express Gen-1、2、3、4与5
- 高达32Gbps的高速接口
- 企业服务器主板、工作站
- 企业级存储设备
- 企业级附加卡、端点

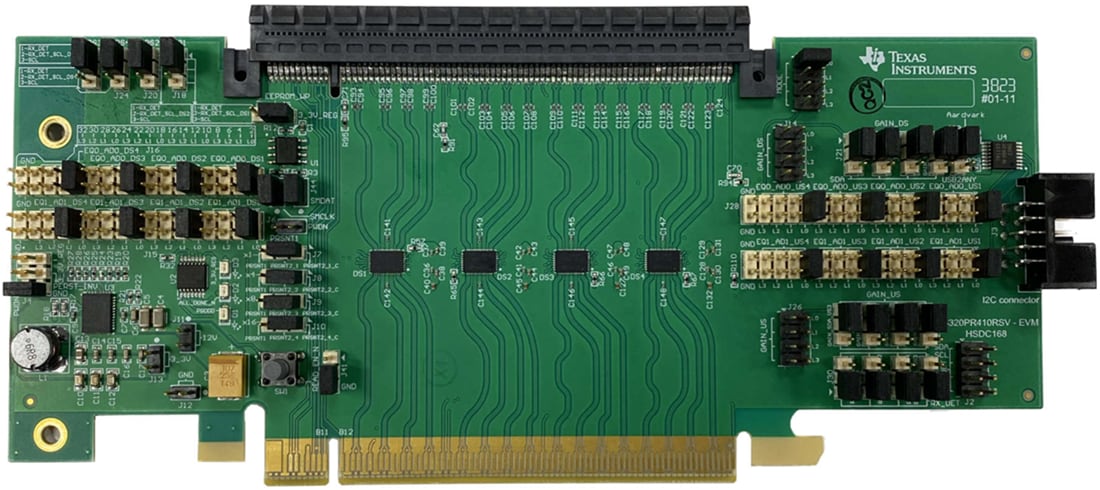

板布局
相关产品
Texas Instruments DS320PR410四通道线性转接驱动器
设计用于支持PCle™ 5.0、CXL 2.0、UPI 2.0以及最高32Gbps的接口。
发布日期: 2024-02-21
| 更新日期: 2024-02-28
