Texas Instruments DS560DF810EVM评估模块

Texas Instruments DS560DF810EVM评估模块设计用于评估DS560DF810重定时器的高速和低速功能。DS560DF810重定时器是一款具有集成信号调理功能的八通道多速率重定时器，支持19.6GBd至28.9GBd范围内PAM4和NRZ数据速率的重新配置运行。DS560DF810重定时器依赖两个电源电压，包括通过板载电源树在评估模块上进行管理的1.2V和1.8V电压。

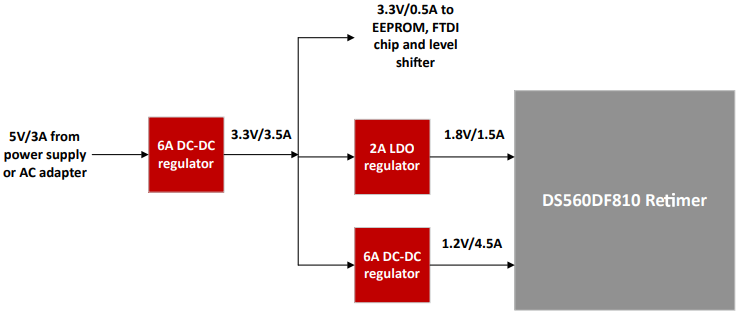

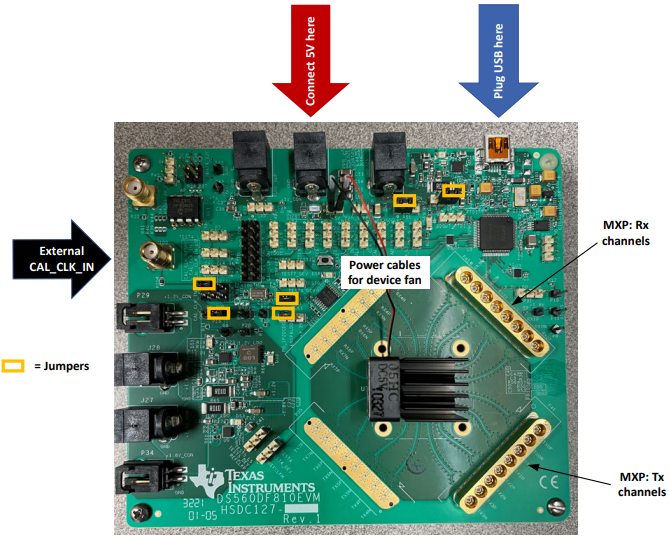

DS560DF810EVM采用电源管理解决方案，可在5V/3A 单电源下运行。该评估板在其高速差分输入和输出中采用Megtron-6低损耗电介质材料。DS560DF810评估板默认采用一对MXP连接器，为其前四个高速通道提供稳健、高质量的连接。该评估板还设有EEPROM ，用于对重定时器器件进行编程。
