Texas Instruments DS90C189-Q1 LVDS串行器
Texas Instruments DS90C189-Q11.8V FPD-Link (LVDS) 串行器是一款低功耗桥，该器件用于汽车应用。该低功耗桥接器支持主机与平板显示器之间频率为60Hz、分辨率高达QXGA (2048x1536) 的单像素数据传输。该发送器可将高达24位（单像素24位颜色）的1.8V LVCMOS数据转换成两个通道。这两个通道包括4数据+时钟 (4D+C) 宽度更低的接口LVDS兼容数据流。DS90C189-Q1支持两种工作模式：单像素输入/输出模式和单像素输入/双像素输出模式。该器件在单像素输入/输出模式下能够以60Hz频率驱动高达SXGA+（1400x1050）的分辨率，在单像素输入/双像素输出模式下能够以60Hz频率驱动高达WUXGA+（1920x1440）的分辨率。DS90C189-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 符合汽车应用类AEC-Q100标准，具有如下规格：
- 器件温度等级2：-40°C至105°C的环境运行温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级±8kV
- 器件充电器件模型 (CDM) 静电放电 (ESD) 分类等级±750V
- 典型功耗：150mW（185MHz时） (SIDO模式）
- 两种工作模式：
- 单像素输入单像素输出 (SISO)：最大频率为105MHz
- 单像素输入双像素输出 (SIDO)：最大频率为185MHz
- 支持3D+C、C+4D、6D+C、6D+2C、8D+C和8D+2C LVDS配置
- 兼容FPD-Link设备
- 1.8V单电源供电
- 驱动QXGA和WQXGA类显示器
- 支持24位RGB
- 直接与1.8V LVCMOS连接
- 睡眠模式下的功耗低于10mW
- 与扩频时钟兼容
- 小型9mm×9mm×0.9mm 64引脚VQFN封装
应用
- 摄像监控系统 (CMS)
- 汽车音响主机
- 智能后视镜
- 集群

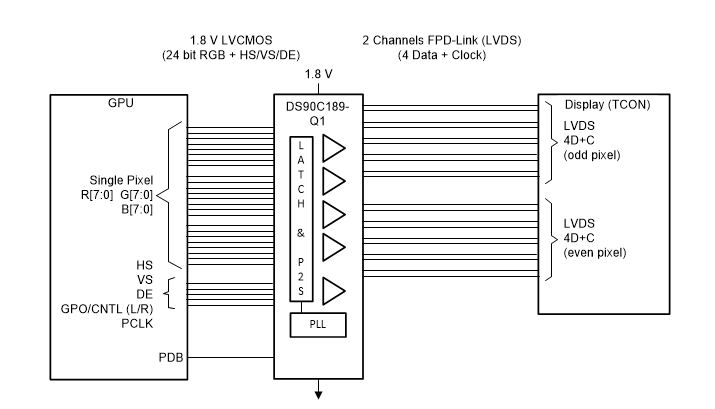

框图
