Texas Instruments DS90UB633A-Q1 FPD-Link III串行器

Texas Instruments DS90UB633A-Q1 FPD-Link III串行器提供一个具有高速正向通道和双向控制通道的FPD-Link III接口，用于实现单一同轴电缆或差分对上的数据传输。DS90UB633A-Q1器件的高速正向通道和双向控制通道数据路径上均包含差分信令串行器/解串器对主要用于电子控制单元 (ECU) 中成像器与视频处理器的连接。该器件非常适用于驱动需要高达12位像素深度、2个同步信号以及双向控制通道总线的视频数据。

利用Texas Instruments的嵌入式时钟技术，可在单一差分对上进行透明的全双工通信，从而提供非对称双向控制通道信息。该单串流消除并行数据和时钟路径之间的偏移问题，从而简化通过PCB迹线和电缆传输宽数据总线的过程。该特性可显著降低系统成本，方法是缩小数据路径，从而降低PCB层数、电缆宽度、连接器尺寸和引脚数量。内部直流平衡编码/解码用于支持交流耦合互连。

特性

  • 符合汽车应用类AEC-Q100标准，具有如下规格：
    • 器件温度等级2：-40°C至105°C的环境运行温度范围
  • 支持56.25MHz至100MHz输入像素时钟
  • 稳健的同轴供电 (PoC) 运行
  • 可编程数据有效载荷
    • 8/10位有效载荷75MHz至100MHz
    • 12位有效载荷：56.25MHz至100MHz
  • 连续低延迟双向控制接口通道，支持I2C（400kHz）
  • 嵌入式时钟，带直流平衡编码，支持交流耦合互连
  • 能够驱动长达15m同轴或屏蔽双绞线 (STP) 电缆
  • 4个专用通用输入/输出 (GPIO)
  • 串行器上1.8V、2.8V或3.3V兼容并行输入
  • 1.8V单电源
  • 符合ISO 10605和IEC 61000-4-2 ESD标准
  • 兼容DS90UB66x-Q1和DS90UB63x-Q1解串器

应用

  • 汽车
    • 环视系统 (SVS)
    • 前置摄像头 (FC)
    • 后视摄像头 (RVC)
    • 传感器融合
    • 驾驶员监控摄像头 (DMS)
    • 远程卫星RADAR、ToF和LIDAR传感器
  • 安防与监控
  • 机器视觉应用

简化示意图

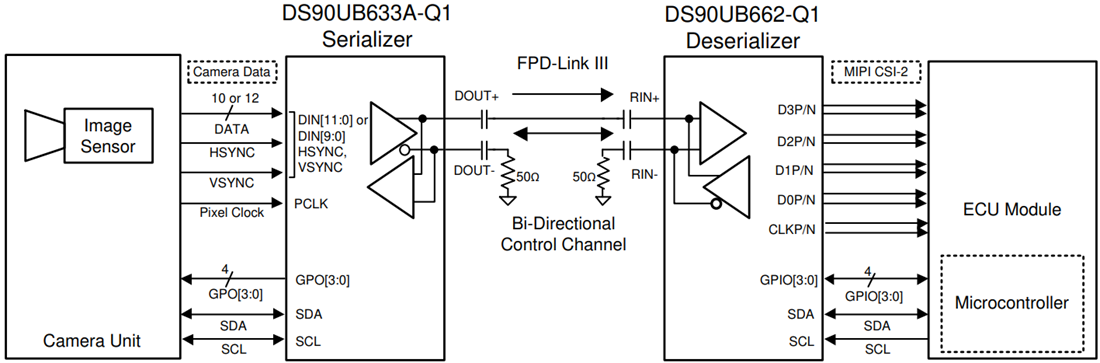

原理图 - Texas Instruments DS90UB633A-Q1 FPD-Link III串行器
