Texas Instruments DS90UB940N-Q1 FPD-Link III转CSI-2解串器

Texas Instruments DS90UB940N-Q1 1080p FPD-Link III转CSI-2解串器与DS90UB949/947/929-Q1串行器相结合，可将单通道或双通道FPD-Link III流转换为MIPI® CSI-2格式。DS90UB940N-Q1解串器采用经济高效的50Ω单端同轴或100Ω差分屏蔽双绞线 (STP) 电缆。该器件从一个或两个FPD-Link III串行流中恢复数据，并将数据转换为相机串行接口 (CSI-2) 格式。该格式可支持高达WUXGA和1080p60（24位色深）的视频分辨率。

FPD-Link III接口支持视频和音频数据传输以及全双工控制。其中包括通过同一差分链路进行的I2C和SPI通信。通过两个差分对实现视频数据和控制的整合可减小互连线尺寸和重量，并简化了系统设计。

DS90UB940N-Q1 1080p FPD-Link III转CSI-2解串器可自动检测FPD-Link III通道，提供时钟调整和偏斜校正功能，无需任何特殊培训模式。这可防止互连线中出现偏斜相容限不匹配，例如PCB走线路由、电缆对到对长度差异和连接器失衡。

特性

  • 下列性能符合AEC-Q100标准：
    • 器件温度等级2：-40°C至105°C的环境运行温度
  • 支持像素时钟频率高达170MHz，适用于WUXGA (1920×1200）和1080p60分辨率（24位色深）
  • 1通道或2通道FPD-Link III接口，具有偏斜校正能力
  • MIPI® D-PHY/CSI-2发射器
    • CSI-2输出端口，可选2或4通道运行，每个通道高达1.3Gbps
    • 视频格式：RGB888/666/565、YUV422/420、RAW8/10/12
    • 可编程虚拟通道标识符
  • 四个高速GPIO（每个高达2Mbps）
  • 自适应接收均衡
    • 补偿通道插入损耗，1.7GHz时高达-15.3dB
    • 提供自动温度和线缆老化补偿
  • SPI控制接口，高达3.3Mbps
  • 具有1Mbps快速模式+的I2C（主/从）
  • 支持7.1多个I2S（4个数据) 通道

应用

  • 汽车信息娱乐与仪表板
    • 汽车中心栈显示
    • 后座娱乐系统
    • 汽车仪表显示器
    • 汽车智能显示器

典型应用

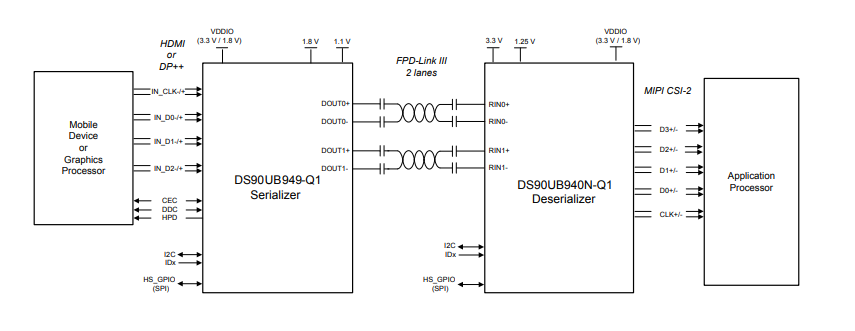

应用电路图 - Texas Instruments DS90UB940N-Q1 FPD-Link III转CSI-2解串器
