Texas Instruments DS90UB941AS-Q1桥接串行器
Texas Instruments DS90UB941AS-Q1 DSI至FPD-Link III桥接串行器非常适合用于汽车信息娱乐应用。DS90UB941AS-Q1与FPD-Link III DS90UB940N-Q1、DS90UB948-Q1、DS90UB924-Q1、DS90UB926Q-Q1或DS90UB928Q-Q1解串器配对时，可通过单端同轴电缆提供高速串行流。这些器件还可提供100Ω以上高速串行流、差分屏蔽双绞线 (STP) 和屏蔽四绞线 (STQ) 电缆。由于信息娱乐系统中显示器数量和变化增加，DS90UB941AS-Q1可以支持对称和非对称分割。
DSI至FPD-Link III桥接器串行器可以通过两个差分对整合视频数据，以简化系统设计，减少应用的互连尺寸和重量。FPD-Link III接口支持视频和音频数据传输以及全双工控制。这包括I2C通信和同一高速串行链路上多达8个I2音频通道。使用低压差分信号、数据扰频和随机化最大限度地减少EMI。
DS90UB941AS-Q1对MIPI DSI输入进行串行，支持最高2K的视频分辨率、WUXGA和1080p60，具有24位色深。在逆向兼容模式下，该器件在一个差分链路上最高可支持WXGA和720p分辨率（24位色深）。
特性
- 符合汽车应用类AEC-Q100标准，具有如下规格：
- 器件温度等级2：-40°C至105°C的环境运行温度
- 单路和双路FPD-Link III输出
- 单链路：高达105MHz像素时钟
- 双链路：高达210MHz像素时钟
- 对称和非对称视频分割
- 支持高达210MHz的像素时钟频率，适用于30Hz时3K (2880x1620) 、QXGA (2048x1536)、2K (2880x1080)、WUXGA (1920x1200) 或1080p60 (1920x1080)分辨率，有24位色深
- MIPI D-PHY/显示串行接口 (DSI) 接收器为视频处理器或FPGA提供高带宽接口
- 双DSI输入端口，每个端口最多有4个数据通道
- 每通道速率高达1.5Gbps
- 具有对称和非对称拆包功能的超帧
- 生成ECC和CRC
- 虚拟通道能力
应用
- 汽车信息娱乐系统：
- 车载信息娱乐 (IVI) 主机和人机交互界面 (HMI) 模块
- 中央信息显示屏
- 数字仪表板
- 后座娱乐系统

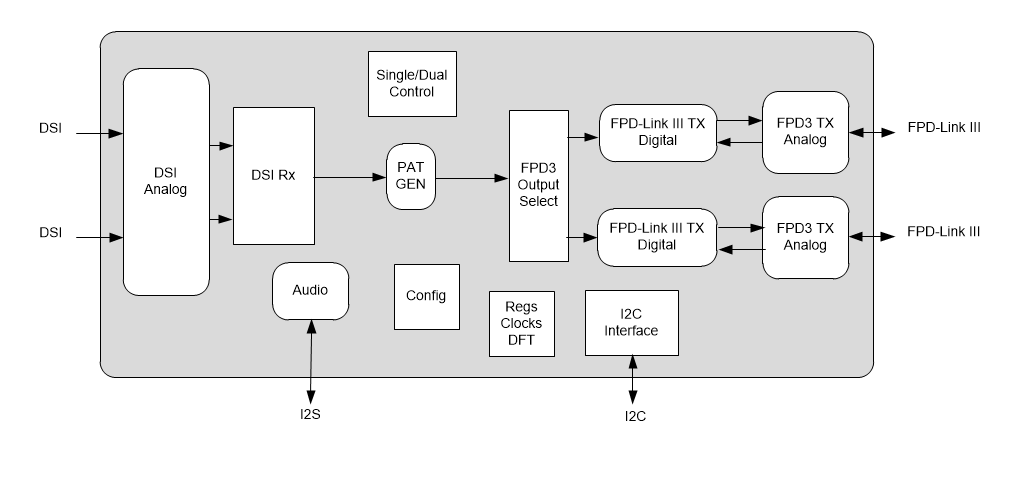

功能图
视频
发布日期: 2019-07-30
| 更新日期: 2024-06-25
