Texas Instruments DS90UB971-Q1 FPD-Link IV串行器
Texas Instruments DS90UB971-Q1具有CSI-2接口的FPD-Link IV串行器提供7.55Gbps正向通道和超低延迟。这些串行器 旨在支持超高速原始数据传感器，包括卫星雷达、飞行时间 (ToF)、LiDAR 和8MP+成像仪。DS90UB971-Q1串行器支持单端同轴电缆或屏蔽双绞线 (STP) 电缆。这些串行器与DS90UB9702-Q1、 DS90UB936-Q1、 DS90UB954-Q1、 DS90UB962-Q1和 DS90UB960-Q1解串器兼容。DS90UB971-Q1串行器符合汽车应用类AEC-Q100认证。这些串行器用于安全摄像头、医疗成像、后视摄像头 (RVC)、前视摄像头 (FVC) 和环视系统 (SVS)。
DS90UB971-Q1串行器具有一个带有4通道的MIPI D-PHY端口、高级数据保护和诊断功能以及灵活的可编程输出时钟发生器。这些串行器可在-40°C至115°C温度范围内运行，采用紧凑型5mm x 5mm VQFN封装。
特性
- 7.55Gbps（6Gbps视频负载）支持高速传感器，包括8MP+成像仪
- 兼容同轴电缆输电 (PoC) 的收发器
- 提供47.1875Mbps双向控制通道
- 具有4通道的单个MIPI D-PHY端口：
- 高达1.5Gbps/通道和6Gbps/端口
- 16个虚拟通道
- 支持极性引脚反转（p/n）
- 符合MIPI D-PHY v2.1
- 1个时钟通道和1、2或4个可配置数据通道
- 单端口MIPI CSI-2接收器：
- 支持多种数据类型和多重曝光
- 符合MIPI CSI-2 v2.1
- 高级数据保护和诊断：
- CRC数据保护
- 传感器数据完整性检查
- I2C写保护
- 可编程警报和线路故障检测
- 电压和温度测量
- 支持单端同轴或屏蔽双绞线 (STP) 电缆
- 符合汽车应用类AEC-Q100标准，工作温度范围为-40°C至115°C
- 采用5mm x 5mm VQFN封装，适用于空间受限的传感器应用
应用
- 汽车驾驶员辅助系统 (ADAS)：
- 环视系统 (SVS)
- 驾驶员监控系统 (DMS)
- 后视摄像头 (RVC)
- 飞行时间 (ToF) 相机
- 汽车卫星雷达和激光雷达模块
- 前视摄像机 (FVC)
- 安全和监控摄像机
- 工业和医学成像

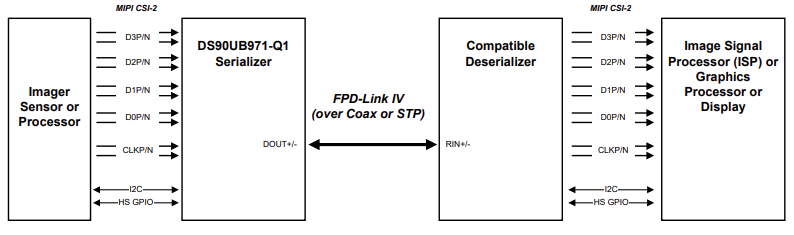

应用电路图
视频
相关解串器
Texas Instruments DS90UB9722-Q1 FPD-Link IV解串器集线器
提供超高速7.55Gbps正向通道和47.1875Mbps双向控制通道。
Texas Instruments DS90UB960-Q1 FPD-Link III解串器集线器
通过FPD-Link III接口连接从4个视频数据流接收的串行传感器数据。
Texas Instruments DS90UB954-Q1双FPD-Link III解串器集线器
提供MIPI CSI-2输出端口，用于2MP/60fps摄像头和雷达。
Texas Instruments DS90UB936-Q1 FPD-Link III解串器
能够通过FPD-Link III接口从来源接收串行传感器数据。
