Texas Instruments DS90UH941AS-Q1 DSI转FPD-Link III串行器
Texas Instruments DS90UH941AS-Q1双DSI转FPD-Link III桥接串行器设计用于汽车信息娱乐应用。与FPD-Link III DS90UH940N-Q1、DS90UH948-Q1、DS90UH924-Q1、DS90UH926-Q1或DS90UH928-Q1解串器配对时，DS90UH941AS-Q1可通过高性价比的50Ω、单端同轴电缆或100Ω、差分屏蔽双绞线 (STP) 和屏蔽双绞线 (STQ) 电缆提供单通道或双通道高速串行流。为信息娱乐系统中显示器数量和变化增加，DS90UH941AS-Q1可以支持对称和非对称分割。
FPD-Link III接口通过同一高速串行链路支持视频和音频数据传输以及全双工控制，包括I2C通信和高达八个 I2S音频通道。通过低压差分信号、数据扰频和随机化最大限度地减少EMI。DS90UH941AS-Q1可以通过两个差分对整合视频数据，以简化系统设计，减少应用的互连尺寸和重量。
特性
- 符合汽车应用类AEC-Q100标准，具有如下规格：
- 器件温度等级2：-40°C至105°C的环境运行温度
- 支持高达210MHz的像素时钟频率，适用于30Hz时3K (2880x1620) 、QXGA (2048x1536)、2K (2880x1080)、WUXGA (1920x1200) 或1080p60 (1920x1080)分辨率，有24位色深
- MIPI D-PHY/显示串行接口 (DSI) 接收器为视频处理器或FPGA提供高带宽接口
- 双DSI输入端口，每个端口最多有4个数据通道
- 每通道速率高达1.5Gbps
- 具有对称和非对称拆包功能的超帧
- 生成ECC和CRC
- 虚拟通道能力
- 单和双FPD-Link III输出
- 单链路：高达105MHz像素时钟
- 双链路：高达210MHz像素时钟
- 对称和非对称视频分割
应用
- 汽车信息娱乐
- 车载信息娱乐 (IVI) 主机和人机交互界面 (HMI) 模块
- 中央信息显示屏
- 数字仪表板
- 后座娱乐系统

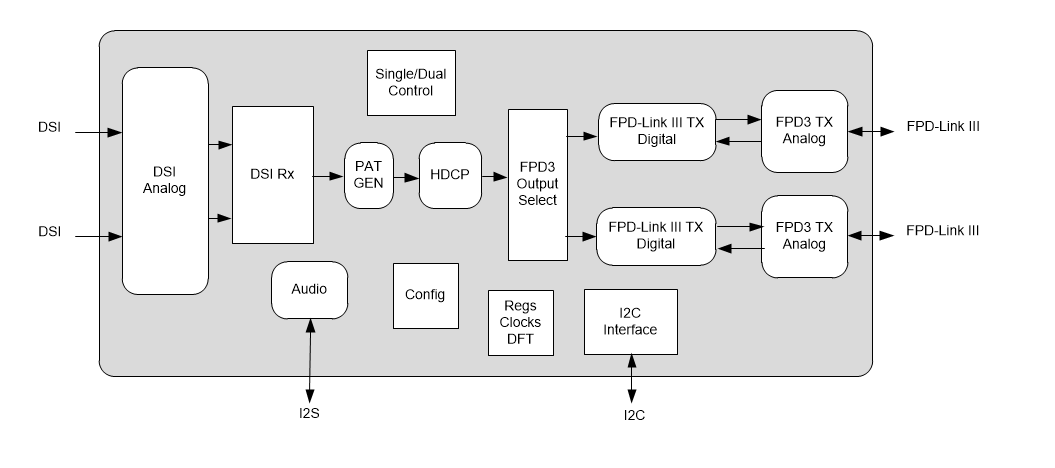

框图
视频
发布日期: 2019-11-14
| 更新日期: 2024-06-25
