Texas Instruments ESD1LIN24/ESD1LIN24-Q1 ESD保护二极管

Texas Instruments ESD1LIN24/ESD1LIN24-Q1 ESD保护二极管是一款用于本地互连网络 (LIN) 的单通道低电容双向ESD保护器件。该器件的额定接触ESD冲击消散值超过IEC 61000-4-2 国际标准（±30kV接触放电 ±，30kV气隙放电）中规定的最高水平。低钳位电压和低动态电阻有助于保护系统免受瞬态事件的影响。该保护在需要高稳健性和可靠性的安全系统中至关重要。Texas Instruments ESD1LIN24-Q1器件符合汽车应用类AEC-Q100认证。

特性

  • IEC 61000-4-2 4级ESD保护
    • ±30kV接触放电
    • ±30kV气隙放电
  • 强大的浪涌保护
    • IEC 61000-4-5 (8/20µs)：4.3A
  • 工作电压：24V
  • 双向 ESD 保护
  • 低钳位电压可保护下游元件
  • 温度范围：–55°C至+150°C
  • I/O电容等于2.3pF（典型值）
  • 采用行业标准SOD-323 (DYF) 封装
  • 用于自动光学检测 (AOI) 的引线封装

应用

  • 工业控制网络
    • 本地互连网络 (LIN)
    • 单线CAN ESD保护
    • DeviceNet
    • 智能配电系统
  • USB供电 (USB-PD)
    • VBUS保护
    • IO保护

数据手册

其他资源

典型应用

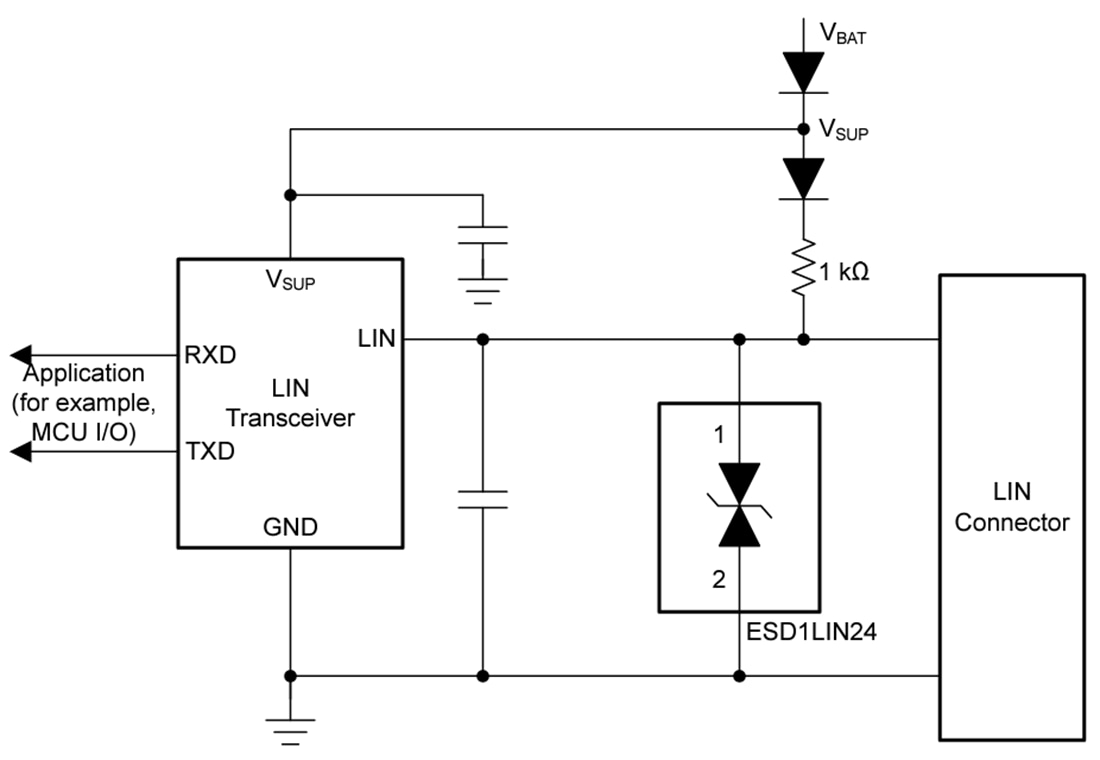

应用电路图 - Texas Instruments ESD1LIN24/ESD1LIN24-Q1 ESD保护二极管

相关开发工具

Texas Instruments ESDEVM评估模块 (EVM)

采用所有的传统ESD尺寸，从而能够测试任意数量的器件。

Learn More关于Texas Instruments ESDEVM评估模块 (EVM) View Products与Texas Instruments ESDEVM评估模块 (EVM)相关
发布日期: 2023-01-25 | 更新日期: 2023-02-09
