Texas Instruments ESD204 TVS ESD保护二极管阵列
Texas Instruments ESD204 TVS ESD保护二极管阵列是双向阵列，设计用于高达5.5A (8/20μs) 的HDMI和USB浪涌保护。ESD204的额定ESD冲击消散值为IEC61000-4-2国际标准中规定的最高水平（4级）。由ESD204提供的低钳位和高差分带宽使该器件能够干净地传递高速信号，同时为下游器件提供强大保护。该器件每通道都有0.55pF的低电容，适用于保护高达6Gbps的高速接口，如HDMI 2.0、HDMI 1.4、USB 3.0和Ethernet 1G。低动态电阻和低钳位电压确保系统级保护，防止出现瞬态事件。
特性
- IEC 61000-4-2 4级ESD保护
- ±30kV接触放电
- ±30kV气隙放电
- IEC 61000-4-4 EFT保护
- 80A (5/50ns)
- IEC 61000-4-5浪涌保护
- 5.5A (8/20µs)
- 低浪涌钳位电压：8.5V (5.5A IPP)
- IO电容
- 0.55pF（典型值）
- 符合HDMI 2.0要求
- 直流击穿电压：5.5V（最小值）
- 超低漏电流：10nA（最大值）
- 支持高达6Gbps的快速接口
- 工业温度范围：-40°C至+125°C
- 简易直通路由封装
应用
- 终端设备
- IP网络摄像头
- DVR和NVR
- 以太网交换机与路由器
- 笔记本电脑和台式机
- 机顶盒
- 电视和显示器
- 移动电话和平板电脑
- 接口
- HDMI 2.0
- HDMI 1.4
- USB 3.0
- 显示端口1.3
- PCI Express 3.0
- 以太网10/100/1000 Mbps

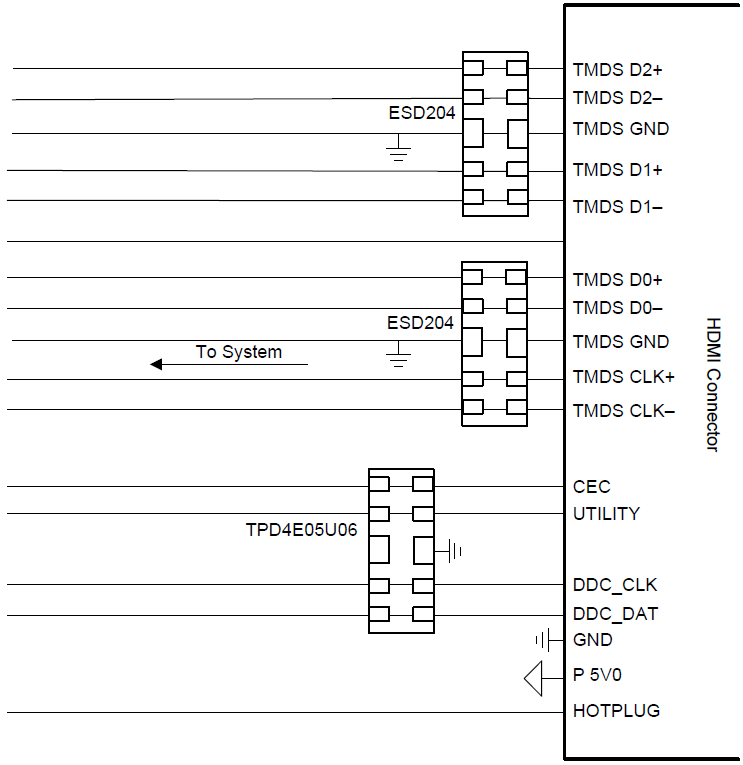

典型应用原理图
相关开发工具
Texas Instruments ESDEVM评估模块 (EVM)
采用所有的传统ESD尺寸，从而能够测试任意数量的器件。
